Обрезать блоки поверхностью (топографии) или разделить по горизонту (подошве зоны выветривания)

Во вкладке Стратиграфия, в группе Блочная модель пластов : нажмите на Пересечение с солидом, чтобы:Обрезать блочную модель пласта до солида, либоРазделить блоки, пересекающие солид, и записать коды в указанное поле, с помощью которого выявляется, где будут лежать блоки - внутри или снаружи солида.

Вводными параметрами для данной функции являются Файл блочной модели пласта и файл ЦМП. Файл блочной модели пласта можно изменить двумя приведенными ниже способами:

Используйте опцию Обрезать, в группе параметров Пересечение солида, чтобы удалить блоки, которые полностью лежат над или под поверхностью /горизонтом, и обрезать блоки, которые выступают выше или ниже поверхности/горизонта. Опции во вкладке Обрезать в диалоговом окне Пересечение с солидом

Обрезать до солида

• Если вы задали параметр Обрезать до солида, блочная модель пластов «обрезается» до солида (наиболее распространенным сценарием является трехмерная модель рудного тела или оболочки карьера). В таком случае блок, пересекающий солид, будет иметь Z в качестве центра, а его размер будет откорректирован таким образом, чтобы центр его пересекающейся грани имел ту же высоту, что и поверхность солида.
• Выберите параметр Удалить снаружи или Удалить внутри, чтобы определить метод отсечения до солида.

Имя	Описание
Удалить снаружи	Обрезать только те блоки, которые полностью находятся за пределами солида.
Удалить внутри	Обрезать только те блоки, которые полностью находятся внутри солида.

Если в столбце, который пересекает поверхность солида, находится более одного блока, вследствие процесса изменяется только тот блок, в котором центр пересекает поверхность. Другие блоки, пересекающие солид, либо расположенные снаружи солида, удаляются.

Удалить блоки

Выберите опцию Удалить блоки на основании выбранной классификации:

Имя	Описание
Снаружи	Удалить только те блоки, которые полностью находятся за пределами солида.
Внутри	Удалить только те блоки, которые полностью находятся внутри солида.
Пересечение	Удалить только те блоки, которые пересекают солид.

Разъединить

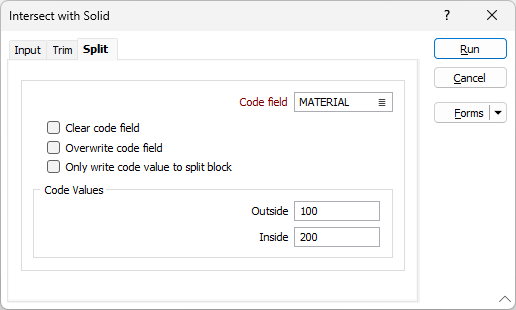

Используйте опцию Разделить, чтобы разделить те блоки, которые пересекают поверхность/горизонт и присвоить значения блокам, находящимся ниже или выше поверхности или горизонта. Для работы доступны опции во вкладке Разделить, в диалоговом окне Пересечение с солидом.

Кодировка

Определяемые пользователем значения могут записываться в поле кода, чтобы пометить, где будет расположен новый блок - Над или Под солидом. Если Поле кода не существует, оно будет создано.

Воспользуйтесь опциями Очистить и Перезаписать поле кода перед тем, как внести в это поле значения.

Если вы активируете опцию Записать значение кода только для разделения блока, и если в колонке имеется более одного блока, пересекающего поверхность солида, процессом будет изменяться только тот блок, в котором центр пересекает поверхность.

Кроме этого, у вас имеется возможность закодировать блоки, находящиеся за пределами солида. Введите значения кода в поля Снаружи и Внутри.

Выберите опцию Записать значение кода только для разделения блока, чтобы записать значение кода для разделенных блоков.
