Корреляция пластов

  1. Во вкладке Скважины, в группе Просмотр, нажмите на опцию Корреляция пластов, чтобы оцифровать диаграмму корреляции пластов из выбранных загруженных слоев скважин.

  2. Если слой Скважин не выбран, на экране появится окно с просьбой это сделать. Данный слой будет использоваться для выбора скважин, относительно которых вы намерены произвести корреляцию:

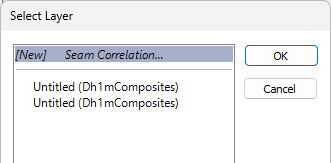

    3. Если открыт один или несколько совместимых слоев, вам будет предложено выбрать новый или существующий слой Корреляции в качестве целевого:

    (Обратите внимание на то, что выбранный слой корреляции становится слоем по умолчанию, если следующим шагом является применение этого инструмента.)

  1. Если приложение предложит вам это сделать, выберите целевую базу данных скважин:

    2. Если был выбран имеющийся слой Корреляции, база данных выбирается автоматически.

    Если был создан новый слой Корреляции и имеется одна связанная с открытыми в Визексе слоями база данных, эта база данных выбирается автоматически.

    Если был создан новый слой Корреляции и имеется несколько баз данных, связанных с открытыми в Визексе слоями, приложение предложит вам выбрать целевую базу данных:

    (Обратите внимание на то, что выбранная база данных становится настройкой по умолчанию для слоя Корреляции, если следующим шагом является применение этого инструмента.)

  1. Выбранная база данных скважин используется для того, чтобы отфильтровать слои Скважин, которые открыты в Визексе:

    2. Если база данных связана с одним загруженным слоем (в панели Просмотр слоев Визекса), однако он не является видимым, этот слой становится видимым.

    Если база данных НЕ связана ни с одним из открытых слоев, на экране появится сообщение об ошибке.

  1. После того как слой Скважин, слой Корреляции и связанная база данных Скважин были определены, в просмотре активируется Режим корреляции.
  2. Используйте мышку, чтобы произвести привязку от устья к устью. Соединительная линия будет растягиваться или сжиматься между выбранными устьями.
  3. Дважды щелкните левой кнопкой мышки при выборе последнего устья, чтобы завершить процесс, или используйте для этого правую кнопку мыши (и, тем самым, выведите на экран диалоговое окно Корреляция пластов ), либо нажмите на клавишу ESC, чтобы отменить операцию.

Если слой корреляции уже существует, будет активна вкладка Режим просмотра, опция Корреляция - По скважинам - Диаграмма разреза будет выбрана по умолчанию, а таблица данных будет заполнена скважинами, которые вы выбрали в интерактивном режиме.

Если слой Корреляции представляет собой новый слой, а база данных, указанная во вкладке Ввод диалогового окна, совпадает с базой данных, связанной со слоем, во вкладке Ввод применяются настройки по умолчанию и активной становится вкладка Просмотр (как указано выше).

Если слой Корреляции представляет собой новый слой, а база данных, указанная во вкладке Ввод диалогового окна, НЕ совпадает с базой данных, связанной со слоем Корреляции, вам необходимо ввести новые настройки по умолчанию во вкладке Ввод.
