Суммарный разрез

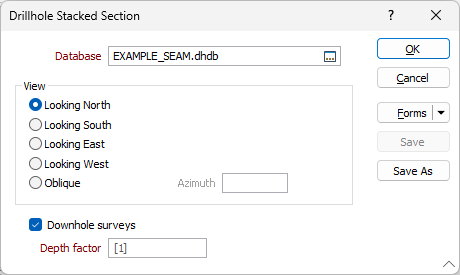

Во вкладке Скважины, в группе Просмотр, нажмите на опцию Накопленный разрез, чтобы вывести в просмотр скважины в виде План со устьями в корректном расположении, а также траектории в виде План, как если бы они были обращены в выбранном направлении.

Эта функция особенно хорошо подходит для просмотра разрезов, в которых неглубокие скважины располагаются на регулярных интервалах.

Обратите внимание, что вид работает с одним или несколькими слоями скважин, которые необходимо загрузить в Визекс, чтобы отобразился вид сечения.

В просмотре отобразятся устья в их правильных положениях и поперечные сечения скважин, прочерченные в плане, относительно выбранного направления.

База данных скважин

Двойным нажатием левой кнопки мыши (или с помощью кнопки поиска) выберите базу данных скважин из списка в текущем проекте.

Нажмите F5, чтобы создать новую базу данных скважин. Нажмите F4, чтобы редактировать выбранную базу данных скважин.

Просмотр

Вы можете просмотреть разрезы в любом направлении по сторонам света (Север, Юг, Восток, Запад), либо в направлении по косой, согласно значению азимута, которое вы задали.

Инклинометрия вниз по скважине

Активируйте эту опцию для того, чтобы использовать сведения инклинометрии при отображении скважин в накопленных разрезах.

Фактор глубины

Используйте фактор глубины, чтобы контролировать высоту разрезов, чтобы они "накапливались" в просмотре и отображались без наложения или не слишком маленького размера, для удобства работы.

Вертикальное растягивание формируется за счет ввода значения больше чем 1.
