Диаграмма разреза скважины

Во вкладке Скважины, в группе Просмотр, выберите Диаграмма разреза | Диаграмма разреза скважины, чтобы оцифровать порядок объектов диаграммы, содержащей множественные сегменты, используя загруженные слои скважин.

Чтобы использовать эти опции, необходимо прочертить положение разреза с помощью специального инструмента в Визексе в виде План, а затем правым щелчком мыши (или двойным щелчком) применить его. В Визексе отобразится новое окно, в котором будет выведен разрез.

Диаграмма разреза скважины предназначена для вертикальных скважин, её можно создать с помощью привязки к имеющимся устьям скважин. Наклонные скважины отображаются вертикально. Расстояния от себя/на себя не используются, отображаются только те данные, которые попали в плоскость разреза. Редактирование не поддерживается.

Если разрез выводится в просмотр впервые, в окне Свойства вы видите список номеров (ID) скважин, определяющих разрез. Вы можете вывести список на экран в любой момент, выбрав линию разреза в виде План.

Интерактивное отображение Диаграммы разреза скважины

  1. Загрузите соответствующие данные скважин в Визекс. Другие типы Визекса допускаются, но не отобразятся в окне разреза.
  2. Во вкладке Скважины, в группе Просмотр выберите Диаграмма разреза скважины > Интерактивная диаграмма разреза скважины:

  3. Создайте точку на каждом перегибе в разрезе, обратите внимание на то, как Визекс производит автоматическую привязку к устьям скважин.

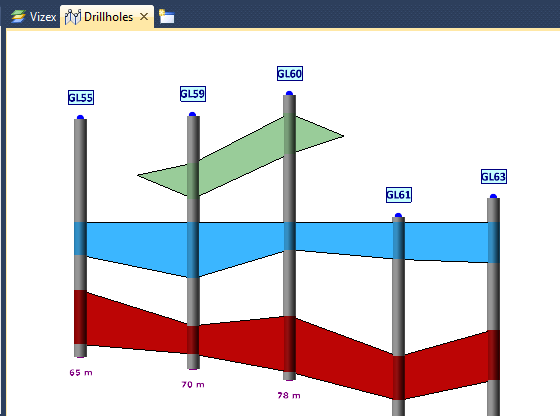

  4. Завершите разрез, щелкнув правой кнопкой мыши, либо дважды щелкнув левой кнопкой мыши. Разрез будет выведен в просмотр в новом окне Визекса. Все скважины отображаются вертикально, независимо от их исходной ориентации.

Выбранные скважины выводятся в просмотр в виде столбцов и их масштаб определяется в зависимости от расстояния между устьями. Эту диаграмму можно отличить от других видов Визекса по значку разреза и по заголовку "Скважины" во вкладке окна.

Другие слои скважин, которые имеют одну и ту же базу данных скважин, могут также отображаться в Визексе.

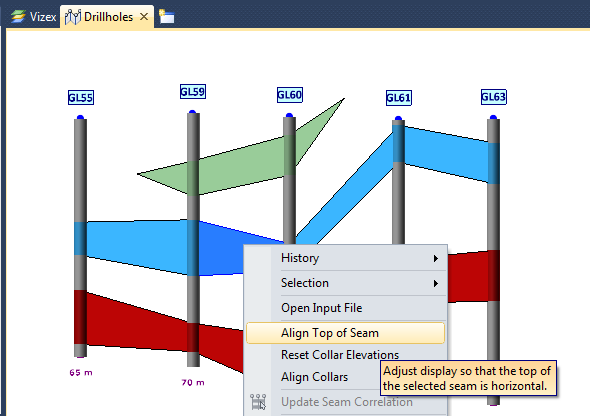

В контекстном меню вы можете выбрать опцию Выровнять устья, а также изменить вид, чтобы выровнять горизонт (опция Выровнять кровлю пласта).

Сохранить Интерактивную диаграмму разреза скважины в виде набора форм

Чтобы сохранить Интерактивную диаграмму разреза скважины в виде набора форм:

  1. Выполните следующие шаги для создания разреза.
  2. Двойным щелчком мыши по элементу Скважины в панели Просмотр выведите на экран диалоговое окно.
  3. Просмотрите и откорректируйте номера скважин, если это необходимо.
  4. Сохраните диалоговое окно в виде набора форм.

Просмотр Диаграммы разреза скважины из диалогового окна

Чтобы отобразить диаграмму разреза скважины, используя диалоговое окно:

  1. Загрузите соответствующие данные скважин в Визекс. Другие типы Визекса допускаются, но не отобразятся в окне разреза.
  2. Во вкладке Скважины, в группе Просмотр, выберите Диаграмма разреза скважины > Диаграмма разреза скважины (форма):
  3. Загрузите существующий набор форм или выберите базу данных скважин, содержащую требующиеся номера скважин для отображения в разрезе.
  4. Нажмите ОК, чтобы создать разрез. Визекс отобразит его в новом окне. Все скважины отображаются вертикально, независимо от их исходной ориентации.
