Диаграмма разреза скважины (форма)

Во вкладке Скважины, в группе Просмотр, выберите Диаграмма разреза | Диаграмма разреза скважины (форма), чтобы вывести в просмотр диаграмму скважины из устьев скважин или пластов, выбранных в форме.

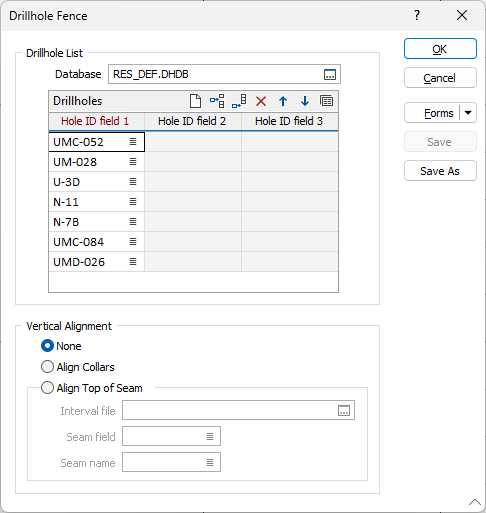

В форме Диаграмма разреза скважины вы можете загрузить имеющийся набор форм или выбрать Базу данных скважин и нужный номер скважины в верном порядке для интересующего вас разреза.

База данных скважин

Дважды щелкните (F3), чтобы выбрать из списка базу данных в текущем проекте. Либо вы можете щелкнуть правой кнопкой мыши и выбрать Выбрать базу данных . Вы также можете редактировать свойства существующей базы данных или создать новую базу данных.

Выберите опцию Фильтр, если вы намерены применить фильтр к базе данных. Введите номер фильтра. Дважды щелкните мышью (или нажмите F3), чтобы посмотреть список существующих фильтров. Щелкните правой кнопкой мыши (или нажмите F4), чтобы открыть диалоговое окно, в котором вы сможете создать новый фильтр.

Вы можете использовать фильтр базы данных скважин, чтобы определить порядок, в котором будет создана сеть. Например, если фильтр стоит на поле HOLE (СКВАЖИНА), а оператор представляет собой "=", порядок скважин в пределах действия фильтра будет являться порядком скважин вдоль сети.

В зависимости от базы данных, можно использовать до трех полей скважин, чтобы определить каждую уникальную скважину. Используйте кнопки на локальной панели инструментов для Управлять строками в списке.

Выровнять по вертикали

Если вы не хотите применять опцию выровнять по вертикали к диаграмме скважин, выберете Нет.

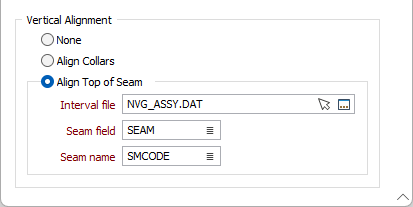

Если вы хотите применить опцию Выровнять по вертикали к диаграмме скважин, вы можете выбрать Выровнять устья или Выровнять скважины по определенному горизонту (Выровнять кровлю пласта).

Файл интервалов

Чтобы выровнять кровлю пласта, двойным щелчком выберите (F3) файл интервалов, который будет использоваться на вводе в этот процесс.

Поле пласта

Двойным щелчком мыши (F3) выберите имя поля, которое содержит значения, использующиеся для определения каждого пласта.

Имя пласта

Введите имя пласта, который вы хотите выровнять.

Формы

Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.

ОК

Нажмите ОК, чтобы создать разрез. Визекс отобразит его в новом окне. Все скважины отображаются вертикально, независимо от их исходной ориентации.
