Режим просмотра

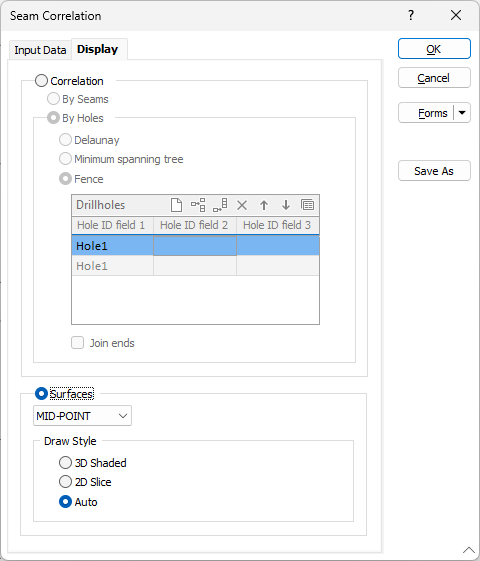

Во вкладке Просмотр, в диалоговом окне Корреляция пластов, укажите, будете ли вы использовать Линии корреляции между скважинами или Поверхности каждого пласта (Кровлю, Подошву, Середину):

Вкладка Просмотр автоматически становится активной, если вы интерактивно выбираете скважины, в отношении которых намерены произвести корреляцию в Визексе. Опция Стиль соединения - По скважинам - Диаграмма разреза будет выбрана автоматически. Смотрите: Корреляция пластов

Корреляция

Если вы выбрали опцию Корреляция, укажите, как будут соединены скважины:

По пластам

Выберите эту опцию, чтобы создать сеть по каждому пласту отдельно. Точки, где пласт пересекает каждую скважину, используются для построения триангуляции Делоне, которая будет представлять корреляцию.

По скважинам

Выберите, каким образом линии корреляции будут соединены между скважинами: Выберите опцию Соединить концы, чтобы добавить корреляцию между первой и последней точкой пути.

Метод	Описание
Делоне	Создайте сеть с помощью построения триангуляции Делоне из точек устьев.
Минимальное связующее дерево	Создайте сеть с помощью обнаружения минимального связующего дерева для точек устьев.
Диаграмма разреза	Создайте сеть с помощью определения порядка пути по точкам устьев.

Дважды щелкните мышью по пустому участку сети, либо используйте панель инструментов, чтобы вставить новые строки. Дважды щелкните по строке, чтобы вручную выбрать скважины из базы данных скважин.

Используйте кнопки на локальной панели инструментов для Управлять строками в списке.

Поверхности

Если вы выбрали опцию просмотра Поверхности, укажите, как будет отображаться КРОВЛЯ, ПОДОШВА и СЕРЕДИНА каждого пласта.

Если опции вкладки Данные ввода перенастраиваются, поверхность воссоздается.

Режим просмотра

Выберите режим просмотра или примите настройки по умолчанию (Автоматический).

3D Заполненный	Это режим просмотра используется по умолчанию для всех каркасов, которые загружаются в Визекс автоматически.
2D Срез	Для работы в этом режиме просмотра обычно используется небольшой объем памяти, поэтому отображение данных происходит достаточно быстро.
	При выборе режима 2D Срез поперечные разрезы каркаса в текущем слое выводятся в просмотр в плоскости текущего вида или в ортогональной плоскости, которая является самой близкой к плоскости текущего вида. Однако, если текущий вид представляет собой неортогональный разрез, на экран будет выведена фактическая плоскость вида.
Автоматический	Если выбрана опция Автоматический, при обрезке текущего вида применяется режим просмотра 2D Срез. В остальных случаях используется режим просмотра 3D Заполненный.
