Определение сети

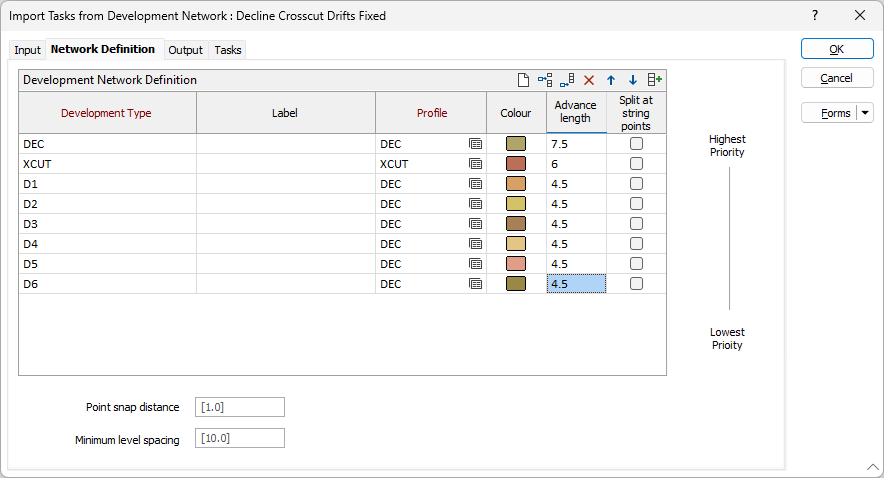

На вкладке Определение сети формы Проектирование и резервирование подземных сооружений определите запрессованность для каждого типа выработки.
Определение сети выработок
Тип выработки
Здесь перечислены значения, полученные из поля Тип выработки (указанного на вкладке Ввод формы Сеть туннелей). Порядок в списке зависит от приоритета выработки (от наибольшего к наименьшему).
Чтобы изменить приоритет или удалить один или несколько типов проходки из списка: Используйте кнопки на локальной панели инструментов для Управлять строками в списке.:
Метка
При необходимости задайте значение метки для каждого типа проходки.
Профиль
Нажмите на кнопку Формы, чтобы загрузить ранее сохраненный набор форм, содержащий параметры фигуры профиля для каждой проходки.
Чтобы отредактировать фильтр, щелкните правой кнопкой мыши и выберите Правка или нажмите на F4. Чтобы создать фильтр, щелкните правой кнопкой и выберите Создать. Смотрите: Определить фигуру профиля
Цвет
При необходимости задайте цвет для каждого типа выработки.
Длина ухода забоя
Укажите максимальную длину блока выработки для текущего типа выработки. Пустое значение будет являться полноценным значением ввода (не разделяйте выработку по длине ухода забоя). Введенное значение должно быть > 0,1.
Разделить на точках стринга
Установите этот флажок, чтобы сгенерировать несколько каркасов выработки для каждого сегмента стринга.
Расстояние привязки точек
Чтобы корректно обнаруживать дублирующиеся точки в сети, укажите расстояние привязки точек или примите значение по умолчанию [1,0].
Минимальное расстояние между горизонтами
Чтобы определить несколько горизонтов добычи, укажите минимальное значение интервала по оси Z или примите значение по умолчанию [10,0].
