Солиды выработки

On вкладке Горные работы, в группе Подготовка задач: Click Development Solids to load and decode a network of centreline strings as a design profile that can be used to indicate the directions in which development advances.

Солиды выработки также можно использовать для генерации задач на вкладке Источники задач формы Определение календарного плана.

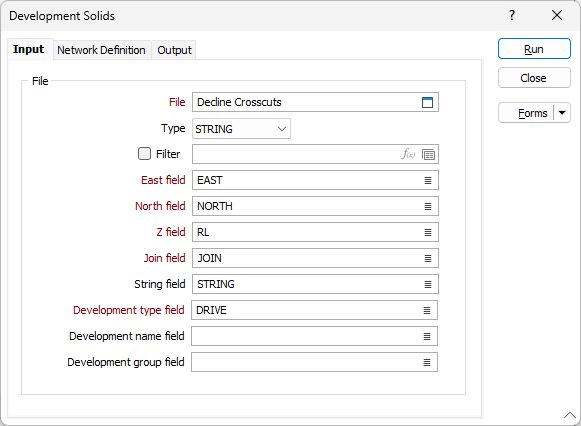

Ввод

Файл

Двойным щелчком левой кнопки мыши выберите Файл стрингов для загрузки. Если вы хотите работать с определенными записями, задайте фильтр. Для создания нового файла щелкните правой кнопкой мышки по строке Файла ввода и выберите из контекстного меню опцию Создать.

Линии и точки в файле String определяют осевые линии выработок в сети подготовительных работ.

Поля восточных, северных и Z координат

Укажите имена полей файла ввода, в которых хранятся Северные и Восточные и Z координаты.

Поле соединения

В формах, которые требуют полилиний в качестве входных данных, значения в этом поле определяют, должны ли точки данных во входном файле быть соединены линией. Если последовательные записи имеют одинаковое значение в этом поле, они будут объединены в одну линию. Если требуется двухфакторная топология, значения в Поле стрингов также можно использовать для сегментирования линий.

Поле стрингов

В большинстве диалоговых окно Поле стрингов - это общий атрибут, который теперь не обязателен к заполнению. Как правило, это поле используется вместе с Полем соединения, чтобы определить, будут ли точки данных соединены линией (в стринг).

Тип

Выберите поле во входном файле, содержащее название типа выработки для каждой выработки в сети. Например, Рудный спуск, Вентиляционная шахта, Производственная выработка и т.д.

Первая точка каждого стринга во входном файле должна иметь (непустое) значение поля Тип выработки, которое задает тип выработки для каждой точки в стринге. Тип выработки является ключом в таблице Network Definition Сети, которая определяет характеристики типа выработки.

Значение поля Тип выработки для стринговых точек, представляющих вход в сеть выработки, должно начинаться со звездочки (*). Звездочка не рассматривается как часть имени типа разработки.

Имя

При желании выберите поле во входном файле, которое будет использоваться для присвоения имени каждой разработке в сети. Если точка в стринговом файле имеет непустое значение поля Имя выработки, это значение записывается в атрибут «ID|DevelopmentName» для каркаса(ов) сегмента туннеля, созданного для этой точки.

Группа

Если в Файле ввода доступен дополнительный идентификатор группы, укажите поле в Файле ввода, которое будет содержать имена групп выработок. Это похоже на поле Имя выработки (см. выше), за исключением того, что значения полей записываются в атрибут каркаса «ID|DevelopmentGroup».
