Вывод

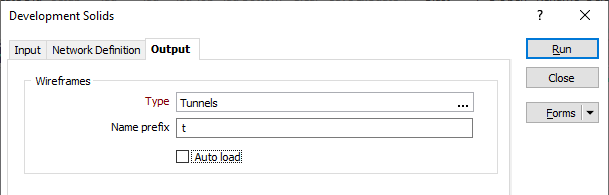

На вкладке Вывод формы Солиды выработки выберите, как будут храниться и именоваться каркасы, созданные в результате процесса.
Тип
Введите новый тип или выберите тип каркаса на выводе.
Префикс имени
Каждому каркасу присваивается префикс, который вы определяете в поле префикса имени, он будет зависеть от горизонта, типа проходки, выработки и блока.
Например, чтобы вывести в просмотр все блоки в выработке XCUT 8:
t_development|XCUT|8|*
Автозагрузка
Выберите эту опцию, чтобы загрузить созданный каркас в Визекс. Для автоматически загружаемого каркаса используется 3D Заполненный режим просмотра.
Обнаружение ошибок и отчетность
Обнаружение ошибок и сообщение о них будут включать:
-
Узлы сети выработок без предшественников, которые явно не обозначены как входы.
-
Блоки с более низким приоритетом полностью лежат внутри блоков с более высоким приоритетом (что приводит к их пропуску).
-
Самопересекающиеся блоки, которые встречаются в основном там, где рядом с острым углом находится короткий сегмент.
Для каждого возникновения ошибки предоставляется возможность продолжить или прервать процесс построения солидов выработок. Подробная информация об ошибках записывается в Окно событий и будет включать некоторые или все из следующих сведений (в зависимости от типа сообщенных ошибок):
-
Имя файла стрингов
-
Идентификатор записи (точки в файле String в начале блока, где блоки простираются на несколько сегментов)
-
Идентификатор выработки
-
Порядковый номер в выработке
-
Название типа выработки
-
Идентификаторы блоков окружающих блоков
