Каркасы задач

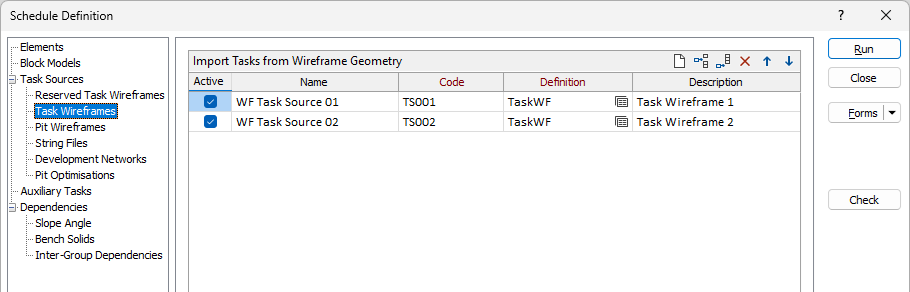

On the Task Sources tab of the Schedule Definition form, specify the sources from which the tasks of the schedule will be generated.
When you select Task Wireframes as a task souce, the Scheduler requires you to select a wireframe set to import task wireframes for which quantities are required to be calculated from available block models.
Имя
Optionally, specify the Name of the wireframe set.
Код
Specify a Code for the wireframe set. Код используется для построения имен полей в источниках данных отчета и атрибутов для сохраненных каркасов.
Определение
Нажмите на кнопку Формы, чтобы загрузить определение, сохраненное ранее в виде набора форм. Чтобы отредактировать определение, щелкните правой кнопкой мыши и выберите Правка или нажмите на F4. Чтобы создать определение, щелкните правой кнопкой и выберите Создать.

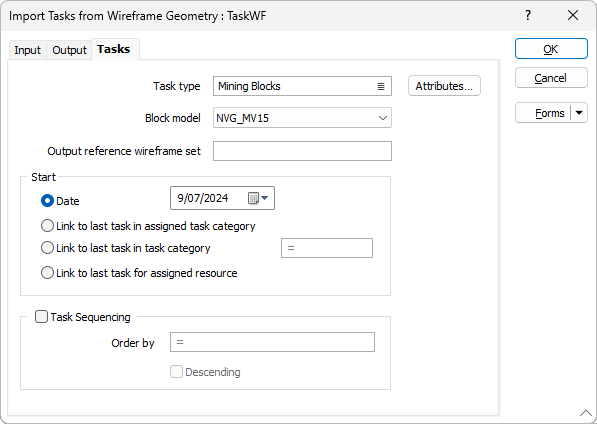

На вкладке Задачи формы Импорт задач из каркасной геометрии укажите, как будут генерироваться и упорядочиваться задачи, полученные из каркасных источников.
Тип задачи

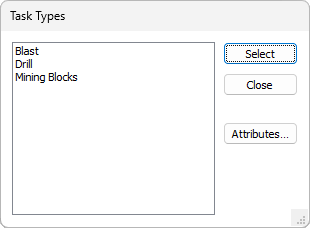

Выберите из списка типов задач, заданных для текущего плана. Новые задачи будут иметь этот тип.
Чтобы изменить атрибуты типа целевой задачи, нажмите кнопку меню в поле Тип задачи, чтобы выбрать тип задачи, и используйте кнопку Атрибуты.

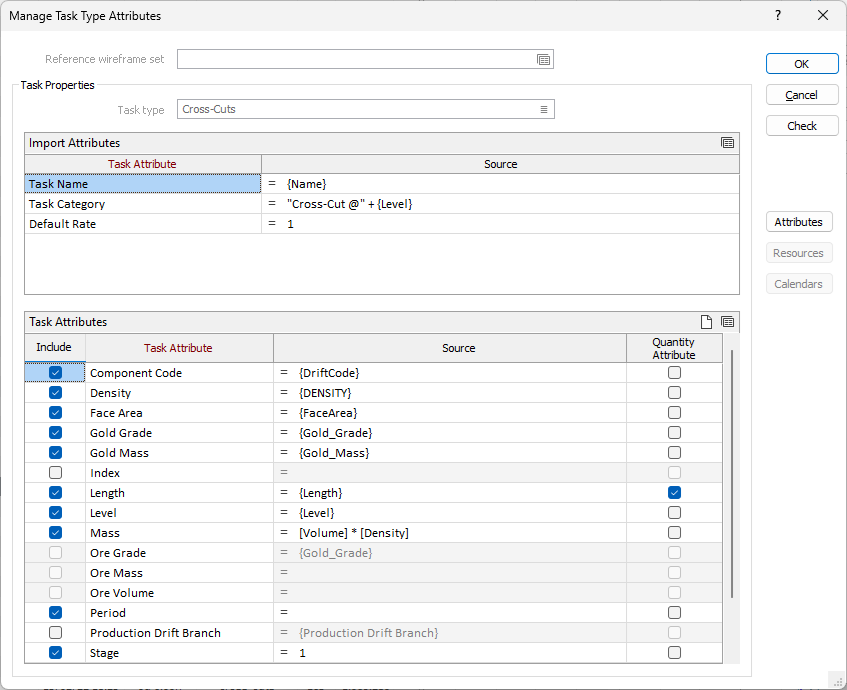

В редакторе атрибутов типа задачи вы можете задать переменные выражения для атрибутов элемента опорной блочной модели и бина материала, которые можно использовать, чтобы определить значения атрибутов задачи для задачи, импортированной из солида выемочного блока.
Начало
Время начала импортированных задач можно контролировать с помощью полей Время начала. Если последовательность задач отсутствует (см. Последовательность задач), действует только параметр Дата.
При наличии последовательности параметры Время начала управляют временем начала первой задачи в каждой последовательности. Мы называем их "задачи с последовательностью по заголовкам". Время начала всех следующих задач в каждой последовательности устанавливается таким образом, чтобы каждая задача выполнялась после завершения предыдущей задачи.
Параметр Дата устанавливает время начала каждой задачи заголовка последовательности равным указанной дате и времени.
Параметры «категория задачи» и «ресурс» работают следующим образом. Перед началом импорта обнаруживается последняя задача (т.е. та, у которой самое позднее время завершения) для каждой категории задачи и ресурса. Связь, приведенная ниже, никогда не связывает импортированные задачи с другими задачами в том же импорте, а только с «последними задачами», найденными перед импортом.
Установите время начала, используя одну из следующих опций:
| Опция | Описание |
|---|---|
| Дата | Используйте опцию Календарь, чтобы выбрать дату начала для импортированных задач. |
| Связать с последней задачей в назначенной категории задач | Связывает каждую задачу заголовка последовательности после последней задачи назначенной категории задач. Ссылка приводит к тому, что время начала импортированной задачи наступает после времени завершения последней задачи. |
| Связать с последней задачей в категории задач [выражение] | Оценивает выражение для каждой задачи заголовка последовательности. Результатом должно быть имя категории задачи, а задача заголовка последовательности будет связана после последней задачи в этой категории, как указано выше. |
| Связать с последней задачей для назначенного ресурса | Связывает задачу заголовка последовательности после последней задачи назначенного ресурса. |

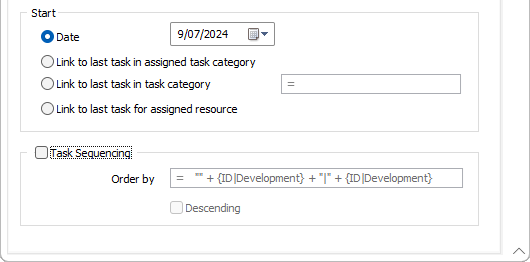

Определение последовательности задач
Если вы хотите задать последовательность задач, вы можете построить выражение, которое будет использовать один или несколько атрибутов задачи для их упорядочения. Нажмите на значок = слева от поля ввода выражения, чтобы открыть Редактор выражений.
Атрибуты задач для текущего плана определяются во вкладке Планирование | План, в группе Атрибуты
В порядке убывания
Если задачи упорядочены, можно использовать флажок "В порядке убывания", чтобы изменить порядок установления связей.
Description
In the Description column of the Import Tasks from Wireframe Geometry grid, enter a description for each defined wireframe.
