Каркасы

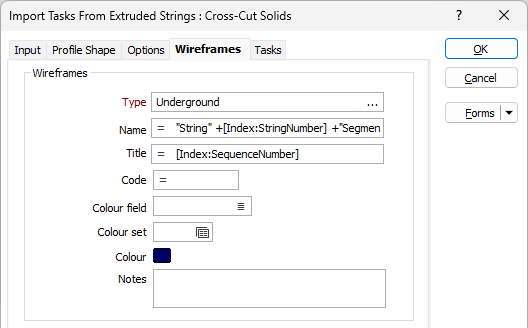

Во вкладке Каркасы, в форме Импорт каркасов стрингов, укажите параметры вывода для генерируемых каркасов.
Каркасы
Тип
Дважды щелкните мышью (или нажмите F3), чтобы выбрать Тип и Имя каркаса на выходе. Тип и Имя по умолчанию являются обязательными. Кроме этого, вы можете указать Поле имени.
Имя и заголовок
Задайте имя и заголовок для каркасов на выходе. В случае если вы работаете с несколькими каркасами и имя каркаса на выводе не является уникальным, к нему будет добавляться суффикс (в порядке возрастания), например Block_01, Block_02, Block_03 и т.д.
Код
Введите Код, который можно использовать, чтобы отличать каркасы, созданные в результате этого процесса.

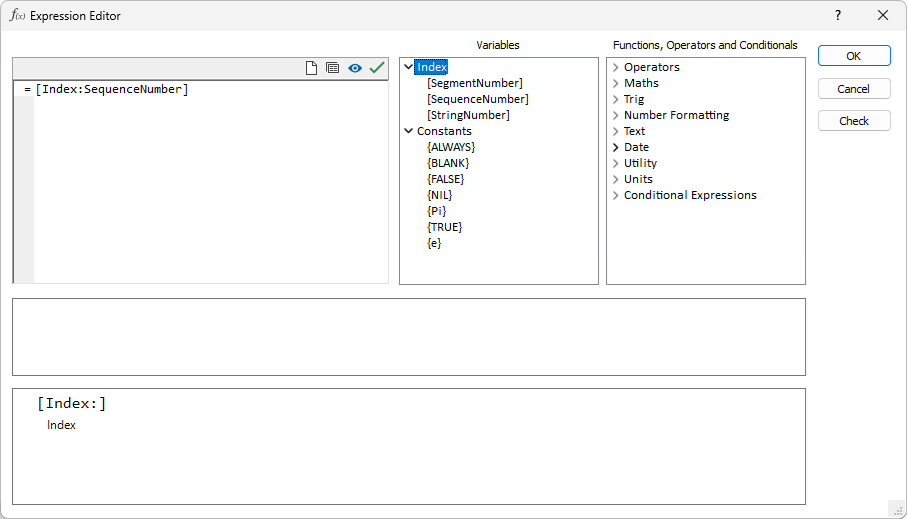

Примечание: у вас имеется возможность использовать Выражения для объединения текста, имен полей и атрибутов при генерации имен, кодов и заголовков для каркасов вывода. Доступные для выбора переменные - это атрибуты стрингов ввода, а также следующие сгенерированные атрибуты стрингов:
|
Номер стринга |
Порядковый номер для каждой отдельной полилинии во файле ввода. |
|
Номер сегмента |
Порядковый номер каркаса каждого сегмента в каждой полилинии. |
|
Номер последовательности |
Текущий порядковый номер для всех каркасов вывода. |
Поле цвета
Выберите поле во вводном Файле стрингов, содержащее значения, которые определяют цветовую кодировку для каркасов. Связанный с полем набор цветов применяется для цветовой кодировки текстовых значений или числовых диапазонов. Для каждой записи в этом файле цвет вывода на экран определяется значением в данном поле.
Набор цветов
Чтобы связать значения в Поле цвета со значениями в Наборе цветов, дважды щелкните левой кнопкой мыши (F3) и выберите набор, который будет использоваться для регулировки отображаемых цветов. Щелкните правой кнопкой мыши (или нажмите F4), чтобы создать или редактировать Набор цветов.
Цвет
Дважды щелкните левой кнопкой мыши (F3), чтобы выбрать цвет, который будет использоваться в случае, если Поле цвета или Набор цветов не заданы, или в случае если Поле цвета является неверным или не привязано к Набору цветов.
Дублирующиеся имена
Для уникальности имени каждого каркаса на выводе используются следующие параметры:
Использовать числовой разделитель
Если этот флажок установлен, между базовым именем каждого каркаса и его сгенерированным номером на выходе вставляется символ подчеркивания ("_").
Номера, дополненные нулями
Если вы используете эту опцию, к каждому числу в начале добавляются нули, чтобы сделать его числом с фиксированным количеством символов для всех каркасов на выходе.

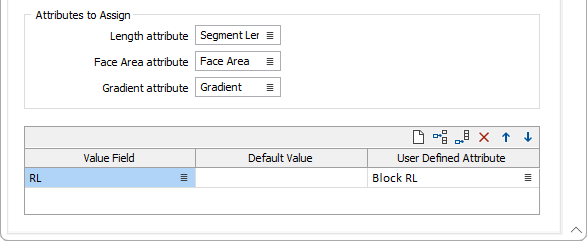

Присвоить атрибуты
Нажмите на значок Список, чтобы выбрать атрибут для присвоения. Как вариант, введите имя нового атрибута.

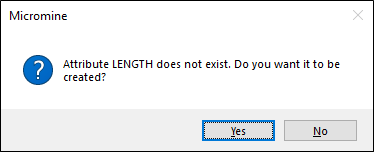

Если вы введете имя нового атрибута, программа предложит вам подтвердить создание нового атрибута:
Атрибуты, заданные пользователем

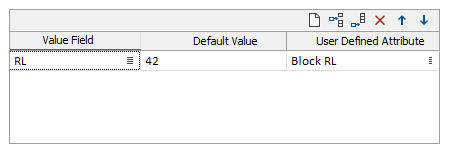

При создании каркаса на выходе вы можете выбрать, какой заданный пользователем атрибут записывать в новые каркасы.
Атрибуты, заданные пользователем для типа каркаса можно определить (добавить, переименовать или удалить) с помощью функции Управлять типами во вкладке Каркас, в группе Управлять. Смотрите: Управлять типами каркасов
Используйте кнопки на локальной панели инструментов для Управлять строками в списке.
