Создать новый веер

Во Вкладка Горное дело | Проектирование вееров, группа Веер: Нажмите Создать веер. Перед созданием бурового веера вам необходимо выбрать уже существующую выработку в окне просмотра или добавить выработку в окно просмотра.

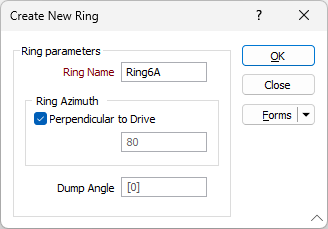

Когда вы выберете опцию Создать веер, отобразится форма параметров:

Параметры веера

Имя веера

Введите название нового веера в поле Имя веера. Это поле обязательное, и оно должно содержать значение для добавления нового веера

Азимут веера

При желании введите значение азимута веера для нового веера Это поле будет неактивным, если выбран параметр Перпендикулярно к выработке.

Перпендикулярно к выработке

Этот параметр выбран по умолчанию. Новый веер будет создан перпендикулярно к выработке, поэтому вводить значение азимута не нужно. Если вы отмените выбор этой опции, вам нужно будет ввести значение азимута веера

Угол к выработке

Введите Угол к выработке нового веера в соответствующее поле.

Угол поворота - это угол наклона плоскости веера. Угол, отображаемый в окне Свойства, представляет собой угол плоскости веера, измеренный на длинном разрезе.

Когда вы нажмете OK для сохранения параметров, сообщение на строке состояния и выше отображения веера предложит вам выбрать местоположение нового веера, прикрепив его к точке на стринге выработки

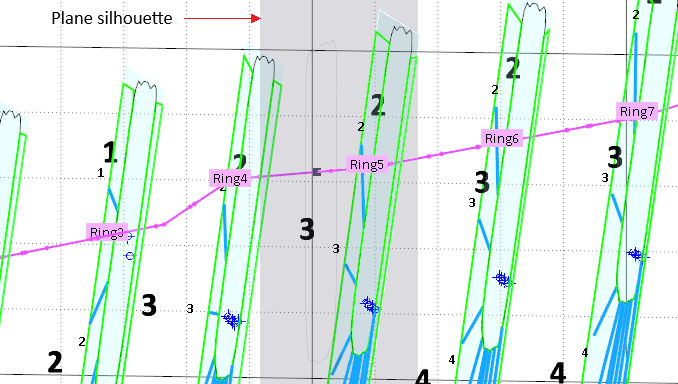

Если вы настроили параметры отображения на вкладке Плоскость веера формы Проектирование вееров, то при наведении курсора на точку будет отображаться силуэт плоскости. Координаты положения точки также отображаются в строке состояния.

В случае если каркасная модель мешает просмотру стринга выработки, вы можете исключить из просмотра каркасную модель (убрав флажок) в панели Просмотр слоев Визекса.

После привязки опорной точки к стрингу выработки в окне просмотра создается пустой веер, на стринге выработки отображается срез каркаса (граница выработки), на экран выводится окно Свойства.

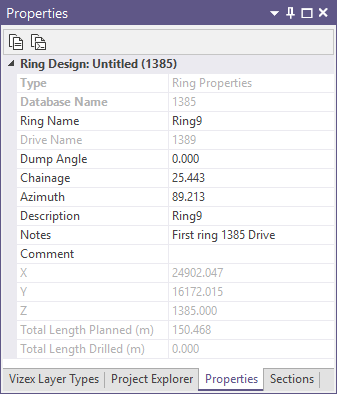

При необходимости, вы можете редактировать Имя бурового веера, Угол к выработке, Общее расстояние и Азимут.

Азимут веера рассчитывается как [Азимут + 90], где Азимут - это азимут выработки в местоположении веера. Свойство Азимут веера не редактируется, тем не менее, если значение Азимута изменяется, веер прочерчивается перпендикулярно новому значению Азимута.

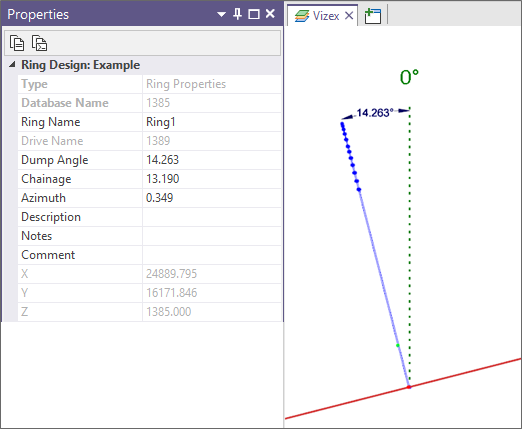

Угол поворота - это угол наклона плоскости веера. Угол, отображаемый в окне Свойства, представляет собой угол плоскости веера, измеренный на длинном разрезе. Смотрите пример (ниже) угла к выработке, указанного для выбранного веера на наклонной выработке.

Расстояние - это дистанция между началом выработки и точкой, оцифрованной как местоположение веера. (Начало выработки определяется направлением стринга).

Веер не содержит данных (является ПУСТЫМ), пока не заданы его границы. Для получения дополнительной информации об определении границ бурового веера перейдите к статье Редактировать веер.
