Расположить веера по выработке

Во Вкладка Горное дело | Проектирование вееров, группа Веер: Нажмите Распределить веера по выработке, чтобы создать веера с границами, определёнными близостью выбранного рудного тела, и расположить эти веера вдоль выработки с заданным расстоянием между ними.

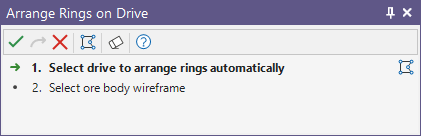

Если выработка еще не выбрана, на экране появится окно Ассистент выбора с предложением выбрать выработку, вдоль которой нужно расположить веера, или указать начальный веер, от которого будет выполняться расположение.

Также вы можете оцифровать необходимые объекты с помощью кнопки на панели инструментов Помощника выбора. Окно помощника выбора закроется, предоставив доступ к инструментам создания объекта.

Если выработка выбрана, то веера будут создаваться и располагаться с начала выработки.

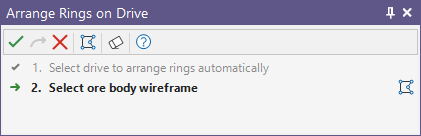

Если выработка не выбрана, выберите каркас рудного тела:

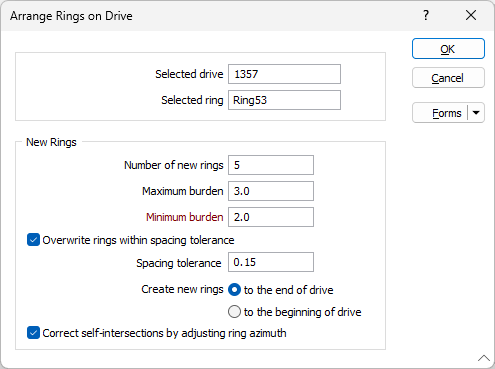

В диалоговом окне Сглаживание стрингов задайте следующие параметры:

Выбранная выработка и веер

Имя выбранной выработки или имя выбранного веера и выработки, которой принадлежит веер.

Новые веера

Количество новых вееров

Количество вееров, которые нужно создать и расположить вдоль выработки. Если номер не указан, веера создаются и располагаются в пределах выбранного рудного тела.

Минимальная и максимальная нагрузка

Максимальная нагрузка является обязательным параметром. "Нагрузка" или линия наименьшего сопротивления - это самая короткая линия, которую можно провести от заряда в скважине до открытого воздуха. Если минимальное расстояние нагрузки не указано, то расположенные веера могут иметь любое расстояние нагрузки вплоть до указанного максимального расстояния.

Обратите внимание, что начало/конец определяется оцифрованным направлением стринга выработки.

Перезапись вееров в пределах допустимого расстояния между ними

Установите этот флажок, чтобы перезаписать существующие веера, которые попадают в указанный допуск на расстояние.

Допуск на расстояние

Это допуск на расстояние вдоль выработки, в пределах которой новый веер заменит существующий. Например, если близость нового веера находится в пределах 0,5 от существующего, то существующий веер удаляется, а на его место добавляется новый.

Создать новые веера

Выберите направление, в котором будут создаваться и располагаться новые веера:

  • К концу выработки

  • К началу выработки

Исправьте самопересечения, отрегулировав азимут вееров.

Установите этот флажок, чтобы применить коррекцию для самопересекающихся вееров.

ОК

Наконец, нажмите OK, чтобы создать и расположить новые веера вдоль выработки и сохранить их в базе данных вееров. Все новые веера переименовываются и нумеруются по возрастающей, исходя из названия первого веера.

В случае выбора выработки начинается с первого номера свободного веера.
