Дублировать веер
Часто, вдоль отдельной выработки, вееры очень похожи в отношении границы веера, схемы скважин или настройки зарядки. Функция Дублировать позволяет сэкономить время при проектировании, сохраняя границу веера и скважины веера, которые дублируются.
Если веер не выбран, появится окно Ассистент выбора с предложением выбрать веер, который необходимо продублировать.

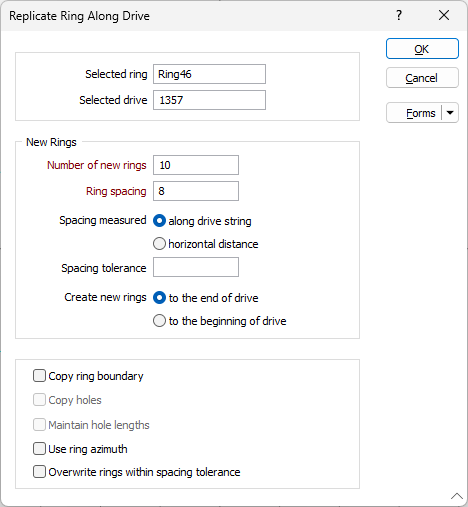

Настройте параметры диалогового окна Продублировать стринг вдоль выработки:
Выбранные веер и выработка
Выбранное вами имя веера и выработки отображается в верхней части диалогового окна.
Количество новых вееров
Количество вееров, которое необходимо создать
Расстояние между веерами
Укажите расстояние (в метрах) между веерами.
Измеренный шаг
Укажите, как будет измеряться шаг.
| Вдоль стринга выработки | Шаг измеряется как расстояние вдоль стринга выработки. |
| По фактическому расстоянию | Шаг измеряется как фактическое расстояние между веерами. |

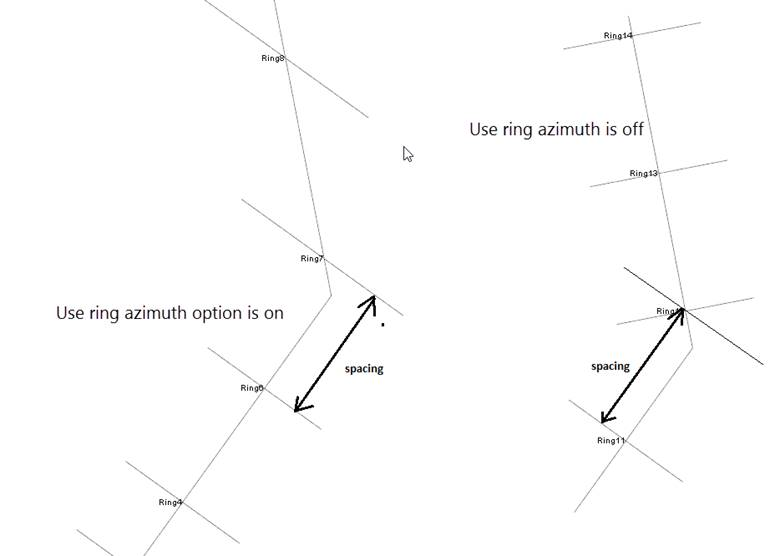

Обратите внимание на то, как влияет опция "Использовать азимут веера" на опцию Измеренный шаг - по фактическому расстоянию. Если вы работаете с опцией Использовать азимут веера, все веера копируются с одинаковым азимутом, веера будут параллельны друг другу, а шаг будет прямым расстоянием между ними.
Если вы не активируете опцию Использовать азимут веера, веера копируются перпендикулярно выработке. В этом случае шаг - это расстояние между предыдущим веером и следующей параллельной проекцией веера.
Допуск по расстоянию
Допуск позволяет вам быть уверенными в том, что новый веер не перекроет уже имеющийся веер. Если вы не указываете значение допуска, по умолчанию будет использоваться значение 0,2. Независимо от количества вееров, расстояния между веерами и заданного направления, новый веер не будет создан, если расстояние между ним и уже имеющимся веером не будет составлять минимум 0,2 м.
Создать новые веера - в выбранном направлении веера
Укажите направление, в котором будут дублироваться веера. Продублированные веера можно создавать в том же направлении, что и выбранные веер, а также в противоположном выбранному направлению веера.
Скопировать границу бурового веера
Может случиться так, что вы захотите добавить "пустой" веер на регулярном расстоянии вдоль выработки. В таком случае убедитесь в том, что функция Скопировать границу бурового веера не выбрана. Веер является "пустым", если не задана граница веера.
Скопировать скважины
Опция Скопировать скважины будет доступна только в том случае, если вы выбрали опцию копирования границы бурового веера. Другими словами, вы не можете копировать скважины отдельно от границы веера, к которым они принадлежат.
Сохранять длины скважин
Данная опция будет активна, если вы выбрали опцию копирования скважин.
Если вы активируете опцию Сохранять длины скважин, скопированные скважины сохранят длину, которую они имели в исходном веере.
Если выработка меняет направление, а азимуты скважин сохраняются, вы можете достигнуть целостности копируемых длин скважин.
Если опция Сохранять длины скважин не активирована, длины скважин пересчитываются по всем скопированным веерам с целью заполнения области взрыва. В результате теряется вся информация о перебуре/недобуре.
Использовать азимут веера
Если выбрана данная опция, скопированные веера будут использовать азимут исходного веера, Например: если азимут исходного веера равен 45 градусам, все дублированные стринги будут иметь азимут 45 градусов независимо от того, как меняет направление выработка.
В большинстве случаев с помощью опций Скопировать буровой веер вдоль выработки и Скопировать скважины производится копирование выбранной границы веера, схемы скважин и параметров зарядки. Для сохранения информации о недобуре/перебуре вам следует выбрать опцию Сохранять длины скважин.
Перезаписать веера в пределах допуска шага
Если вы активировали эту опцию, любой существующий веер, занимающий то же место, что и веер, созданный процессом Копировать веер, будет автоматически удаляться. Если эта опция не выбрана, новый веер не буде создаваться в том месте, в котором в пределах указанного интервала веер уже имеется.
ОК
В заключение, нажмите на кнопку ОК, чтобы создать и вывести на экран новые веера вдоль выработки и сохранить их в базе данных вееров. Все новые веера переименовываются и меняют номер с определенным приращением на основании имени выбранного веера.
Длины и азимут исходного веера не сохраняются при использовании функции Скопировать веер.
