Редактировать веер
Для удобства работы, а также для корректного выравнивания стандартных и дополнительных сеток по плоскости веера, теперь, при работе в режиме Редактировать веер, вид ограничивается коридором данных.
Инструменты на ленте редактирования проектирования вееров активированы, что позволяет вам определить границу веера, задать параллельные или веерные шпуры, сгенерировать один шпур, перенумеровать шпуры, настроить зарядку и выполнить расчеты зарядки.
Для использования этих инструментов необходимо выбрать веер скважин, который может быть "пустым" или "не пустым". Веер является "пустым", если в нем нет скважин или не задана граница веера.
После того как вы активируете режим Редактирования веера.
- Если веер не выбран, на экране появится окно Ассистент выбора с предложением выбрать веер, который вы хотите отредактировать.
- Для удобства работы, а также для корректного выравнивания стандартных и дополнительных сеток по плоскости веера, теперь вид ограничивается коридором данных.
-
Окно просмотра будет ортогонально к выбранной плоскости веера.
-
Сам просмотр ограничен пределами выбранного веера на текущей выработке (просмотр будет направлен на веер от точки начала подземной выработки). Неактивные веера данной выработки отображаться не будут.
-

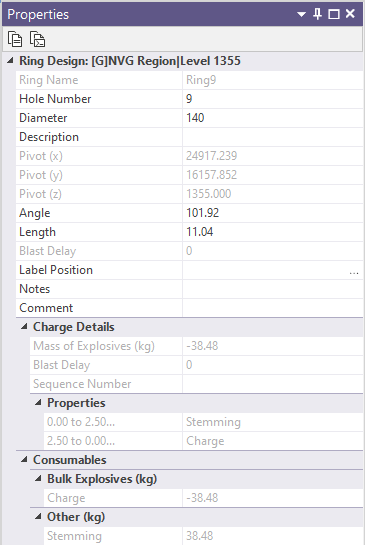

Свойства диаметра, угла, длины, типа заряда и задержки взрыва доступны для редактирования в окне свойств.
- Инструменты для редактирования веера Инструменты редактирования активированы на вкладке Горные работы | Редактирование проектирования вееров.
Если просмотр не является ортогональным, тогда инструменты Редактирования в ленточном интерфейсе Проект вееров являются неактивными. Для возврата к ортогональному виду бурового веера, во Вкладка Горное дело | Редактировать веер, группа Визуализация, нажмите на Сделать просмотр ортогональным к плоскости веера:
