Копировать/Переместить шпуры
-

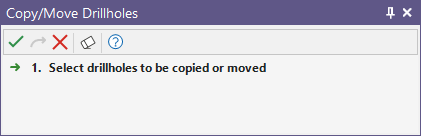

Если выбор еще не произведен, на экране появится сообщение с просьбой выбрать шпуры, которые вы хотите копировать/переместить:

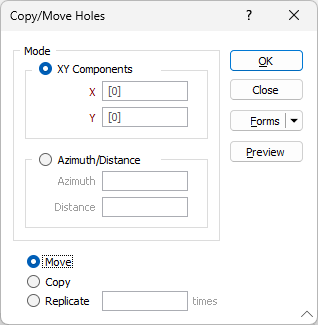

В просмотр будет выведено окно Копировать/Переместить шпуры:
Режим
Если вы активируете опцию Компоненты XY, вы можете перемещать шпуры, задав положительные или отрицательные значения, на которые они будут перемещаться в направлениях X, Y и Z.
Если вы выбираете Азимут/Расстояние, у вас имеется возможность перемещать шпуры на указанное расстояние и в указанном направлении, вводя новые значения Азимута и Расстояния.
Копировать, Переместить или Дублировать
Чтобы переместить выбранные шпуры, переместить копию шпуров или дублировать шпуры несколько раз, выберите соответствующую опцию. Как вариант, вы можете переместить шпуры, используя мышку.
В режиме Шпуры у вас имеется возможность выбрать и переместить любые шпуры. Кроме этого, вы можете выбрать более одного шпура, удерживая нажатой клавишу CTRL и щелкая по центральной точке каждого шпура.

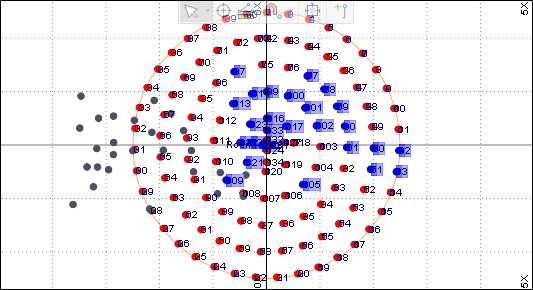

Если вы перетаскиваете шпуры мышкой, перемещаются все выбранные шпуры. Если при перетаскивании мышкой удерживать нажатой клавишу CTRL, сначала создается копия шпуров, как показано в следующем примере.
Нажмите на вкладку Проект, чтобы открыть меню, и выберите Опции | Визекс (для проекта) > Редактор стрингов. Значение шага перемещения по умолчанию равно 1.0. Множитель шага перемещения по умолчанию равен 10.
ОК
Если вы задали режим корректировки и операции переместить/копировть/дублировать, нажмите ОК, чтобы применить операцию Копировать/Переместить.
В интерактивном режиме изменить положение забоя шпура(ов)

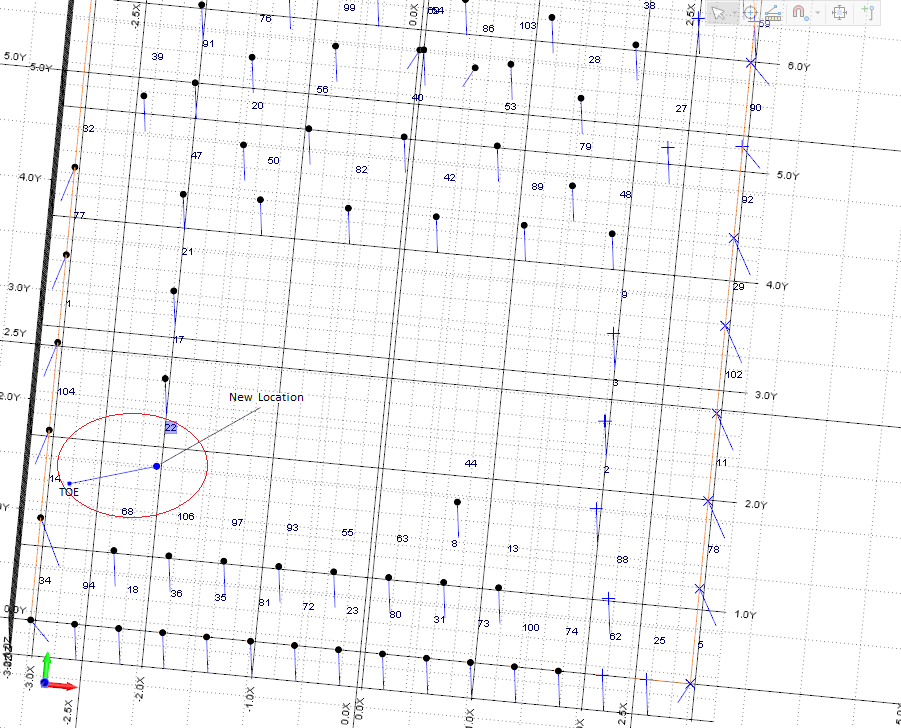

Забой заданного шпура можно выбрать и переместить в новое положение, не перемещая устье.
Выберите забой шпура в просмотре, нажмите на левую кнопку мыши и переместите его в новое положение.
Примечание: возможно, вам понадобится повернуть вид вашего набора шпуров, если вы не можете выбрать забой. Нажмите на клавишу Shift + нажмите на Прокрутку, чтобы повернуть изображение.
Глубина подошвы не изменяется, изменяются только смещения X и Y, как показано на рисунке Слой. Если выбрано более одного шпура, забои всех шпуров перемещаются на одинаковую величину.
Этот метод можно использовать в качестве альтернативы внесению изменений через окно Свойства или окно Список шпуров, например, для точной настройки угла шпуров при обзоре.
