Добавить шпур

Во вкладке Горные работы | Редактор шпуров, в группе Скважины, нажмите на Добавить шпур, чтобы добавить шпур к группе шпуров.

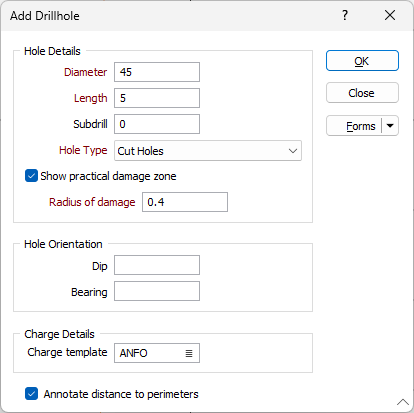

Если вкладка Редактор шпуров активна, инструмент Добавить скважину можно использовать для добавления скважины к редактируемому набору шпуров. Вы также можете использовать этот инструмент для последовательного добавления нескольких скважин. Если инструмент активирован, на экране появится окно, показанное ниже.

В форме Добавить скважину задайте параметры скважины, которую вы хотите добавить:

Детали шпура

Диаметр

Диаметр скважины. Диаметр скважины - это основополагающее значение в теории буровзрывных работ, поскольку он влияет на результаты взрыва.

Длина

Длина или глубина скважины

Перебур

Если скважины необходимо пробурить ниже подошвы, укажите длину перебура. Если указано значение перебура, общая длина скважины будет равна: Длина + Перебур.Примечание: Перебур обычно положительный (поэтому длина перебура ниже уровня подошвы). Отрицательные значения не допускаются. Смотрите: Перебур

Тип шпура

Выберите тип шпура, который вы хотите добавить. Смотрите: Типы скважин

Показать зону фактического влияния

Выберите опцию Показать зону фактического влияния, чтобы отобразить круг фактического влияния вокруг скважин(ы), которые добавляются в набор шпуров. Для скважин, имеющих значение Радиус влияния, можно показать Зона фактического влияния .

Укажите значение фактического радиуса влияния. Это значение представляет радиус зоны влияния и будет присвоено свойству Радиус влияния для каждого добавляемого шпура.

Радиус влияния

Укажите значение фактического радиуса влияния. Значение будет присвоено свойству Радиуса влияния каждого добавляемого шпура.

Установите этот флажок, чтобы отобразить зону влияния для шпура, и укажите значение.

Ориентация шпура

Падение

Позволяет вращать скважину вокруг оси X в окне редактора шпуров. Положительные значения ориентируют скважину вниз, отрицательные значения ориентируют скважину вверх. Это поле принимает значения от -90 до 90 градусов.

Азимут

Позволяет осуществлять вращение вокруг оси Y в окне редактора шпуров. Это поле принимает значения от 0 до 360 градусов.

Детали заряда

Тип заряда

При желании дважды щелкните мышкой в этом поле, чтобы выбрать шаблон заряда для шпуров, добавляемых в набор. Смотрите: Присвоить шаблоны заряда

Пометить расстояние до периметра

Выберите эту опцию, чтобы отобразить аннотации по расстояниям от скважины до границ

ОК

В заключение, щелкните по кнопке Запустить, чтобы создать новый шпур.
