Добавить шпуры на линию
Инструмент Добавить шпуры на линию можно использовать для добавления группы шпуров на линию. Точное расположение и расстояние между шпурами будут зависеть от выбранных методов вставки шпуров. Этот инструмент также можно использовать для обзора добавленных шпуров.
-

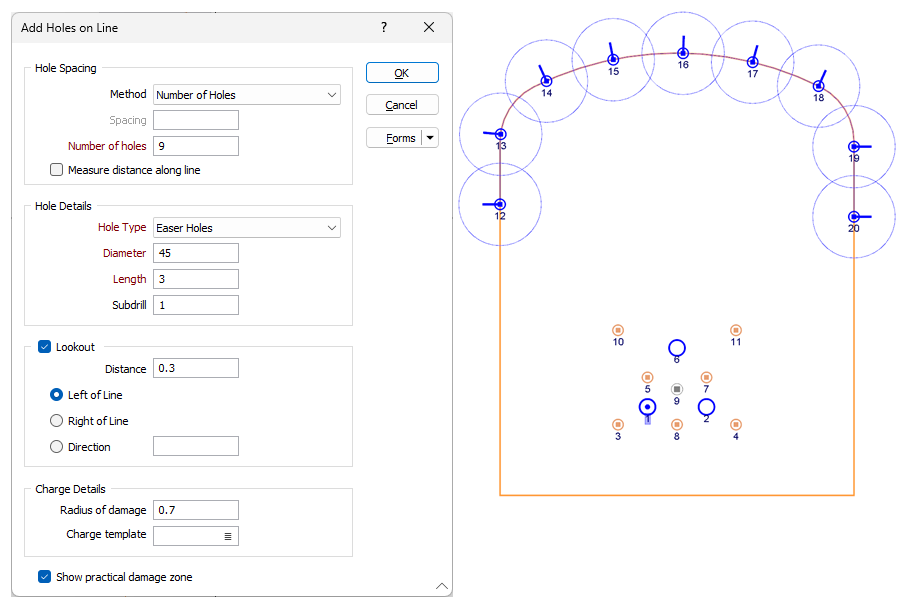

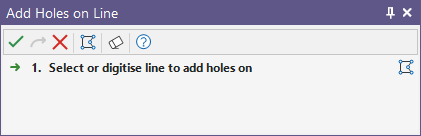

Если выбор еще не произведен, на экране появится сообщение с просьбой выбрать линию, на которую вы намерены добавить шпуры:
-
Выберите линию, которую вы уже оцифровали, и подтвердите выбор, чтобы продолжить, либо с помощью мыши оцифруйте линию, которая проходит через набор шпуров.
В строке заголовка приложения или в Панель инструментов быстрого доступа нажмите на Отменить (CTRL + Z), чтобы отменить последнее редактирование. Функция Отменить, записывает внесенные вами изменения и отменяет их в обратном порядке. Нажмите на Повторить (или Ctrl + Y), чтобы повторно применить последнее редактирование.

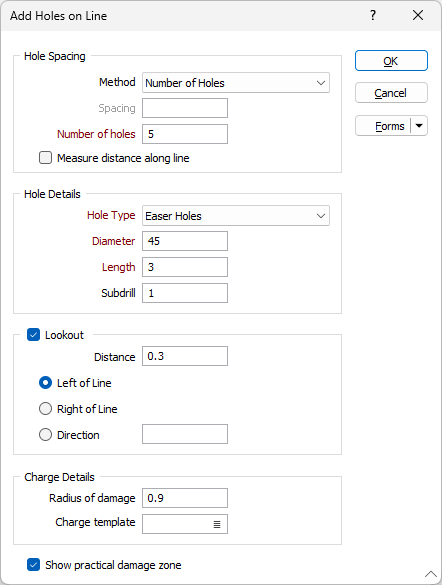

Расстояние между шпурами
Метод
-
Фиксированный шаг: первый шпур доставляется на первую точку выбранной линии. Расстояние между всеми последовательными шпурами будет зафиксировано на указанном значении. Если применяется метод фиксированного шага, последний шпур может не располагаться в последней точке линии.
-
Целевое расстояние: шпур добавляется и на первую, и на последнюю точку линии. Затем между этими шпурами вставляются промежуточные шпуры с шагом, максимально приближенным к указанному значению.
-
Количество шпуров: указанное количество шпуров добавляется вместе со шпуром на первой и последней точках линии.
Шаг
Задайте расстояние между скважинами, которые будут добавляться с использованием метода Фиксированный шаг или Целевое расстояние.
Количество шпуров
Укажите количество шпуров, которое будет добавлено с использованием метода Количество скважин.
Измерять расстояние вдоль линии
Если этот флажок установлен, расстояние между соседними шпурам основывается на расстоянии, измеренном по оцифрованной линии. Если этот флажок не установлен, расстояние основывается на расстоянии по касательной между соседними шпурами.

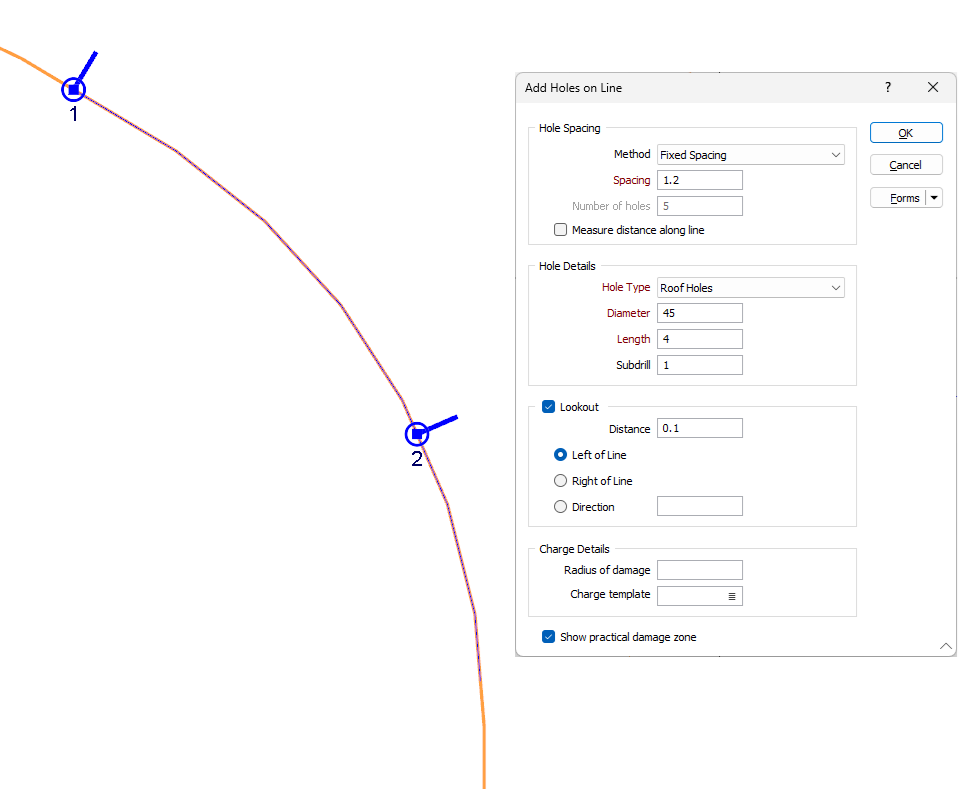

На Рисунке 1 демонстрируется пример данных при отключенной опции Измерять расстояние вдоль линии В этом примере выбранная линия была оцифрована вдоль кровли выработки. Метод установлен на Фиксированный шаг, значение Шаг установлено на 1,2. На экран выводится предварительный просмотр шпуров с учетом проектных параметров.

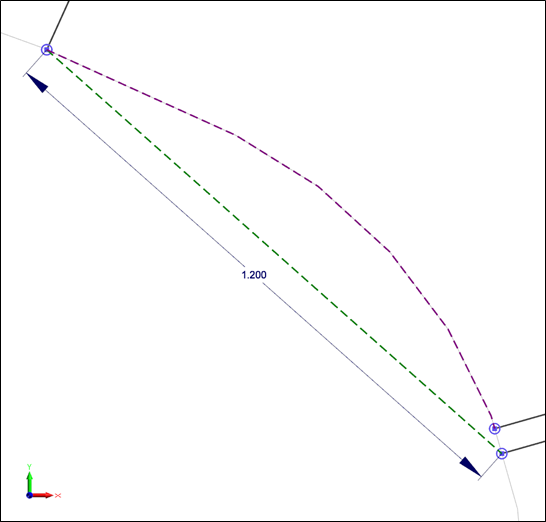

На рисунке Рисунок 2 показано положение второго шпура при работе с активированной/отключенной опцией. Пунктирная зеленая линия используется для измерения расстояния между первой и второй скважиной, созданной, когда опция неактивна. Следовательно, если флажок снят, в последней точке пунктирной зеленой линии будет добавляться шпур.
Если флажок установлен, то расстояние между ними будет измеряться по фиолетовой пунктирной линии, а в последней точке фиолетовой пунктирной линии будет добавлен шпур.
Детали шпура
Тип шпура
Используется для выбора соответствующего типа шпура для добавления на линию из доступного списка Типы скважин.
Диаметр
Задайте диаметр добавляемых шпуров. Диаметр шпура - это основополагающее значение в теории буровзрывных работ, поскольку оно влияет на результаты взрыва.
Длина
Используется для ввода длины или глубины шпура.
Перебур
Задайте длину требуемого перебура. Если указано значение перебура, общая длина шпура будет равна: Длина + Перебур. Примечание: перебур, как правило, положительный (поэтому длина перебура ниже уровня подошвы). Отрицательные значения не допускаются. Смотрите: Перебур
Наблюдение
Установите этот флажок, если вы хотите применить обзор к добавляемым шпурам. Шпуры добавляются относительно оцифрованной линии на основе указанного расстояния и активированной опции.
Расстояние
Задайте расстояние наблюдения. Положение забоя шпура (или шпуров) определяется смещением забоя относительно выбранного сегмента линии на указанное расстояние.
Слева от линии
Шпуры добавляются относительно оцифрованной линии. Активируйте эту опцию, чтобы добавить шпуры слева от линии.
Справа от линии
Используйте эту опцию, чтобы добавить шпуры справа от линии.
Направление
Активируйте эту опцию и задайте угол для смещения забоя шпуров на указанное значение (угла).
Примечание: если поле расстояния или направления оставлено пустым, программа предполагает, что значение равно 0.
Детали заряда
Радиус влияния
Укажите значение фактического радиуса влияния. Значение будет присвоено свойству Радиуса влияния каждого добавляемого шпура.
Шаблон заряда
При желании дважды щелкните мышкой в этом поле, чтобы выбрать шаблон заряда для шпуров, добавляемых в набор. Смотрите: Присвоить шаблоны заряда
Показать зону фактического влияния
Установите этот флажок, чтобы отобразить зону влияния для шпура, применив значение, указанное в поле Радиус влияния.
