Добавить шпуры на окружность

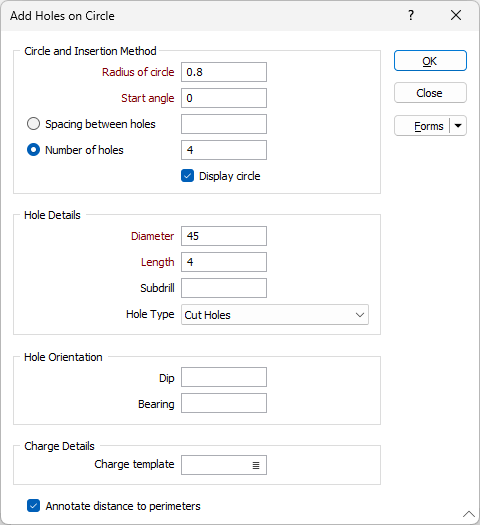

На вкладке Горные работы | Редактор шпуров в группе Шпуры: Нажмите Добавить шпуры на окружность, чтобы добавить шпуры по окружности.

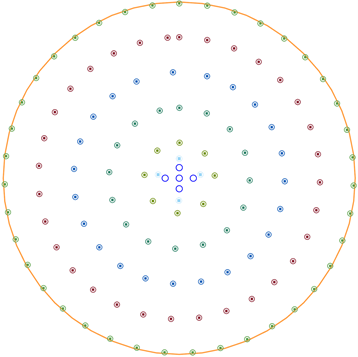

Например, команду Добавить шпуры на окружность можно использовать для добавления шпура в набор шпуров по окружности шахты или вертикальной выработки.

Окружность и метод вставки

Укажите радиус круга, по окружности которого вы хотите добавить шпуры.

Параметр Начальный угол позволяет управлять положением первой скважины, добавляемой на окружность. Значение угла 0 соответствует северу 12 часов.

Вы можете указать шаг между шпурами (в градусах), либо указать количество шпуров, которые надо добавить на окружность.

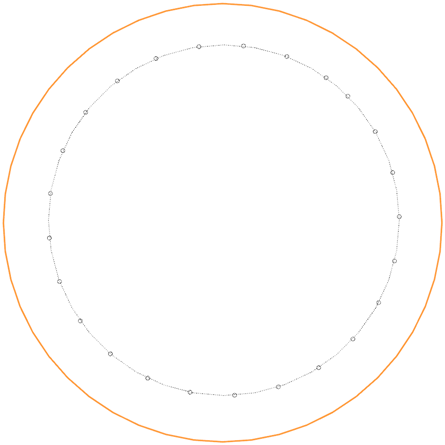

Вы можете использовать опцию для отображения окружности. Установите этот флажок, если хотите, чтобы при добавлении шпуров в набор отображался круг (пунктирные линии).

Детали шпура

Задайте параметры шпуров, которые вы намерены добавить:

Диаметр

Диаметр скважины. Диаметр скважины - это основополагающее значение в теории буровзрывных работ, поскольку он влияет на результаты взрыва.

Длина

Длина или глубина скважины

Перебур

Если буровые скважины должны быть пробурены ниже проектной длины, введите требуемую длину перебура. Когда указано значение перебура, общая длина скважины (поле Длина, отображаемое в окне Список и свойства скважин) будет равна Длина + Перебур, заданным в форме Добавить скважину. Обратите внимание, что значение перебура обычно положительное (то есть скважина проходит ниже уровня подошвы). См.: Перебур

Тип шпура

Выберите тип шпура, который вы хотите добавить. Смотрите: Типы скважин

Ориентация шпура

Ориентация шпуров регулируется с помощью настроек опции Ориентация шпура.

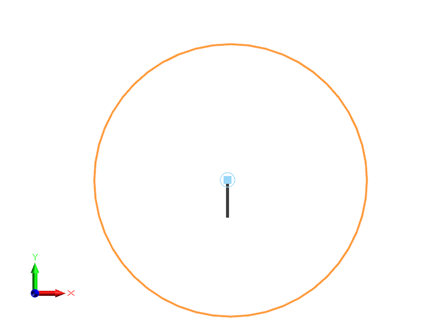

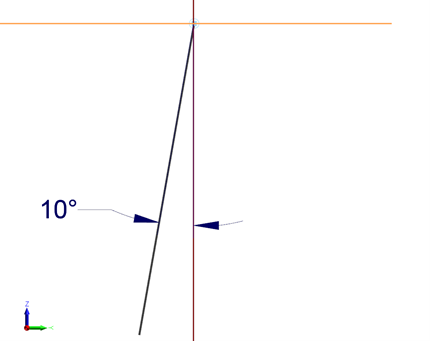

Значение Падение позволяет вращать скважину вокруг оси X в окне редактора шпуров. Поле Падение принимает значения от -90 до 90 градусов. На следующих изображениях демонстрируется скважина с падением 10 градусов, показанная в окне редактора шпуров (слева) и в Визексе (справа).

Значение Азимут позволяет вращать скважину вокруг оси Y в окне редактора шпуров. Это поле принимает значения от 0 до 360 градусов.

Детали заряда

Группа заряда

При желании дважды щелкните мышкой в этом поле, чтобы выбрать шаблон заряда для шпуров, добавляемых в набор. Смотрите: Присвоить шаблоны заряда

Пометить расстояние до периметра

Установите этот флажок, чтобы отображать динамические аннотации, сообщающие расстояния от шпура до границ забоя.
