Заполнить ориентации
Инструмент Ориентации из каркасов извлекает/комбинирует местные азимут и погружение из каркаса или набора каркасов для заполнения блочной модели, чтобы использовать параметры переменного поиска в методах кригинга и IDW. Использование модели Структурного тренда для этой цели может занять много времени, поэтому рекомендуемым инструментом является Populate Orientations.
В форме "Заполнить ориентации блочной модели из каркасов" необходимо указать следующие параметры:

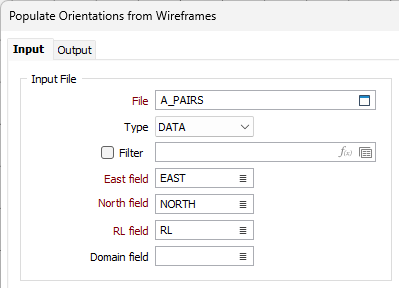

Файл ввода
Файл
Выберите файл для использования в качестве ориентации, при необходимости изменив тип. При необходимости установите фильтр.
Восток, Север и поле RL
Укажите имена полей, в которых хранятся координаты Easting, Northing и RL.
Поле домена
Укажите имя поля, в котором хранится доменное имя для каркасов. При выборе поля сетка каркасов автоматически заполнится доменами, содержащимися в файле ввода.

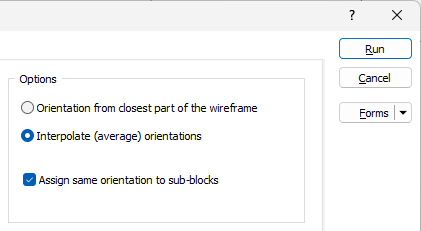

Опции
Для метода определения ориентации блочной модели предусмотрены следующие варианты:
-
Ориентация от ближайшей части каркаса -метод ближайшего соседа, который берет нормальный вектор точки каркаса, ближайшей к точке запроса.
Если ближайшая точка попадает на ребро между двумя треугольниками, возвращается среднее значение их нормалей. Если ближайшая точка попадает на вершину, то возвращается средневзвешенное значение нормалей треугольников, пересекающихся в вершине. Вес определяется углами, образованными треугольниками в вершине.
-
Интерполировать (усреднить) ориентации - Выполняется поиск по окрестности запрашиваемой точки и вычисляется интегральное средневзвешенное расстояние нормалей всех треугольников, лежащих в окрестности. Каждому треугольнику присваивается вес, определяемый путем (приблизительного) интегрирования обратной величины расстояния всех точек от точки запроса:
вес = интеграл 1 / ||queryPt - x||
Интерполировать (усреднить) ориентации - найти вектор V, который максимизирует средневзвешенный косинус разностей углов между V и нормалями треугольника или, что эквивалентно, минимизирует средневзвешенный 1 - косинус разностей углов.
Присвойте одинаковую ориентацию субблокам
Выберите эту опцию, чтобы субблокам одного и того же родительского блока, принадлежащим к одному и тому же домену, была присвоена одинаковая ориентация. Ориентация определяется по центроиду родительского блока.

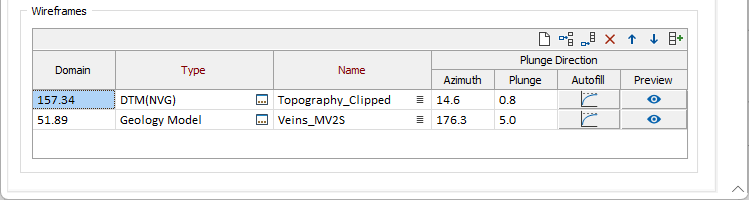

Каркасы
Сетка каркасов используется для выбора каркасов, которые будут использоваться для определения ориентации, назначаемой блочной модели.
Столбец Домен автоматически заполняется доменами, содержащимися в указанном поле «Домен» файла ввода.
Если значение поля «Домен» не выбрано, опция Автозаполнение сетки на панели инструментов сетки «Каркас» добавит строку для каждого возможного значения «Домен». Если нажать кнопку Автозаполнение сетки, сетка каркасов будет заполнена доменами.
Для каждого Домена в сетке вы можете выбрать Тип каркаса и Имя, чтобы определить их.
В группе Направление погружения в сетке азимут [Z] и погружение [X] для каждого доменного каркаса могут быть определены вручную или с использованием кнопки Автозаполнение.
Каркасы, принадлежащие одному и тому же домену, имеют одинаковое глобальное погружение. Если погружение для одного каркаса в домене изменено, новое значение будет присвоено другим каркасам в том же домене. Если для каркаса выбран домен, его погружение устанавливается равным значению погружения существующего каркаса, принадлежащего выбранному домену.
Кнопка "Автозаполнение" в столбце Автозаполнение позволяет выбрать контрольный файл вариограмм для определения значений азимута и погружения для домена каркаса. Если нажать кнопку строки и выбрать вариограмму, значения будут заполнены автоматически. Вы можете предварительно просмотреть домен, используя предоставленный значок.

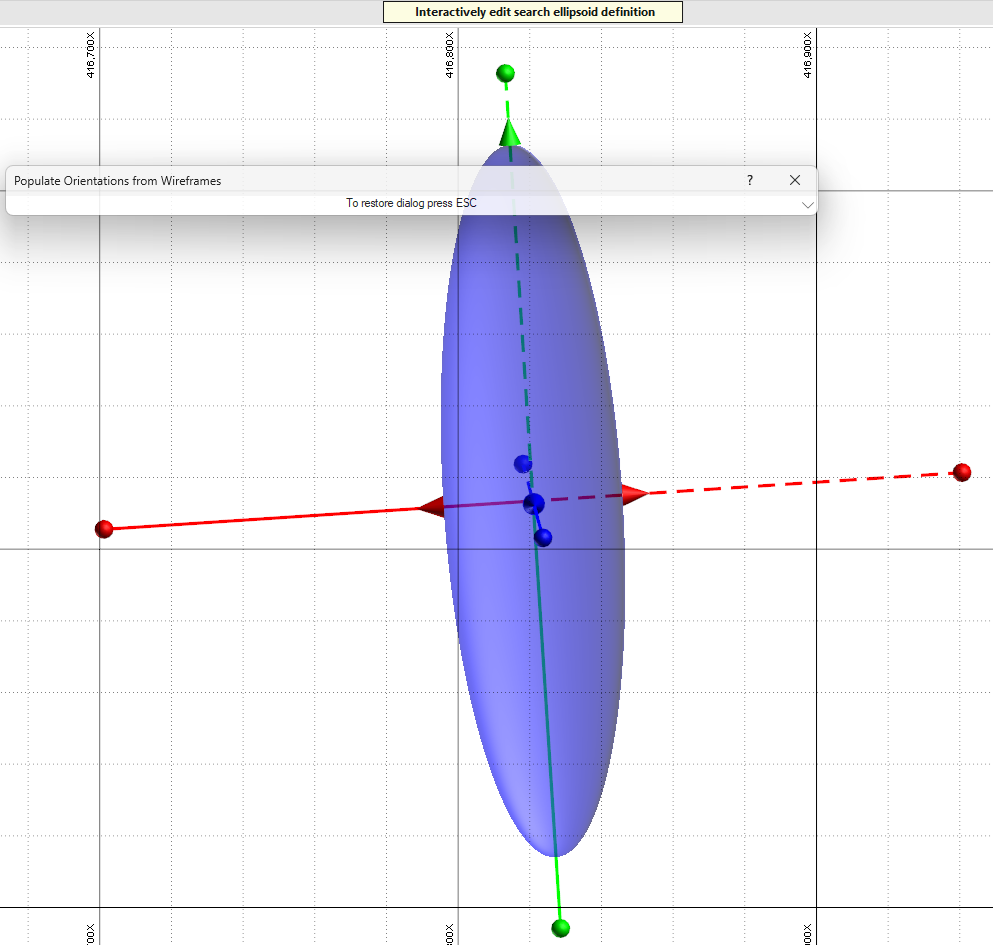

Вы можете изменить азимут и погружение эллипсоида в Визексе и нажать Esc, чтобы сохранить изменения и вернуться к сетке каркасов. мЗначения будут обновлены с учетом внесенных вами изменений.
Формы
Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.
Запуск
После того как вы выбрали все опции разворота и указали Каркасы и Стринги, в зависимости от режима, нажмите Запустить, чтобы начать процесс.
