Заполнить блочную модель
Алгоритм Создать тренд генерирует модели тренда, которые разворачивают поверхность вводного тренда в изотропное развернутое пространство. Это позволяет использовать модели трендов для заполнения блочной модели.
Файлы

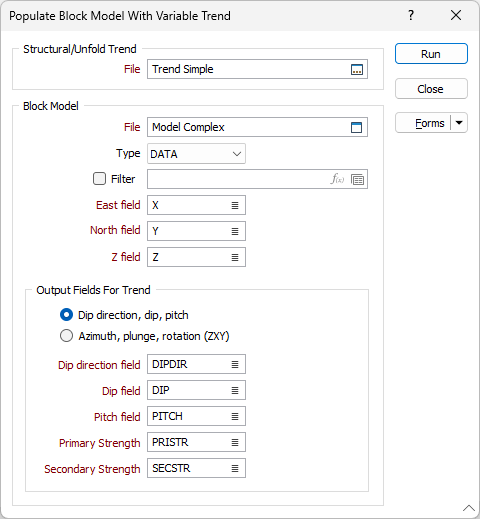

В диалоговом окне Заполнить блочную модель необходимо указать следующие параметры:
Файл Тренда для разворота складок
Развернутая структурная интерпретация требуется в качестве вводных данных для расчета развернутых координат. Двойным щелчком мыши (либо с помощью кнопки поиска) выберите модель структурного тренда (*.mmstf).
Файл блочной модели
Дважды щелкните, чтобы выбрать имя файла блочной модели, с которой вы будете работать, на свое усмотрение примените фильтр, чтобы создать отдельный структурный тренд для каждого геологического домена.
Поля Восточных, Северных и Z координат
Укажите имена полей, в которых записаны Восточные, Северные и Z координаты.
Поля вывода для тренда
Укажите имена полей вывода. Если поля не существуют в файле блочной модели, они будут созданы.
Если вы выберете опцию Направление падения, Падение, Склонение, вы сможете выбрать поля, содержащие эти значения для поиска. Эти поля изменяют ориентацию модели, а также эллипсоида поиска. Если они указаны, процесс будет использовать значения в этих полях, а не значения азимута, погружения и вращения, определенные в форме.
Если вы выберете параметры Азимут (Z), Погружение (X) и Вращение (Y), вы сможете настроить эти значения, чтобы определить углы поворота для эллипсоидов поиска.
Начальная интенсивность и вторичная интенсивность определяют форму эллипсоида и описывают отношения (фактор) между 1-м и 2-м направлениями (длинных осей) в эллипсе поиска и 3-м направлением (короткой оси). Магнитуда анизотропии берется относительно основного направления непрерывности.
Смотрите: Показать тренд
Формы
Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.
Запуск
После того как вы выбрали все опции разворота и указали Каркасы и Стринги, в зависимости от режима, нажмите Запустить, чтобы начать процесс.
