Опции

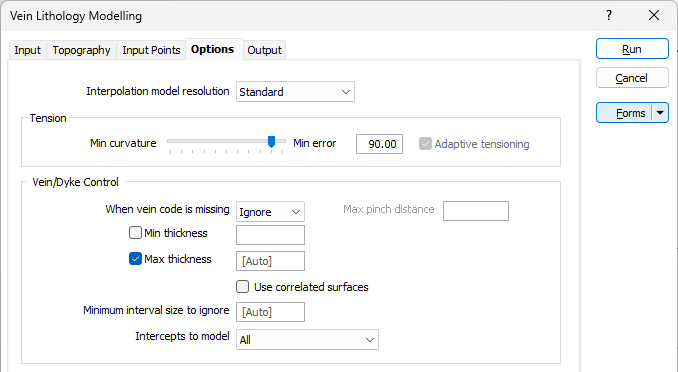

На вкладке Параметры формы Моделирование литологии используйте Литология или задайте пользовательские параметры для интерполяции.
Задано пользователем
Разрешение модели интерполяции
Выберите динамическое, стандартное, высокое или сверхвысокое разрешение для выходной модели. Опция, которую вы выберете, определит размер блоков (интервал сетки) для области интерполяции.
Динамическое — это параметр по умолчанию, который автоматически регулирует разрешение в зависимости от плотности модели данных, обеспечивая разрешение лучше, чем Сверхточное, за гораздо меньшее время.
Обратите внимание, что для параметров разрешения интерполяции Динамическое, Точное и Сверхточное может потребоваться сохранение файла параметров моделирования в каталоге Windows Temp, что может занять до 1,5 ГБ места.
Натяжение
Воспользуйтесь бегунком, чтобы установить значение натяжения от 0 до 100, где меньшие значения отвечают за сглаженность (минимальная кривизна), а большие - за точное соблюдение контактов (минимальная погрешность). Значение по умолчанию — 95.
Если выбран вариант разрешения Динамическое, включается флажок Адаптивное натяжение. Выберите этот параметр при попытке моделирования проблемных данных, например, поверхности, которая очень быстро волнообразна.
Контроль жил/даек
Выберите способ обработки отсутствующих кодов жил/дайек.
- Игнорировать несоответствующие скважины и исключить их из модели
- Выклинивание жилы/дайек с автоматической регулировкой размера скважины, которое составляет половину расстояния до ближайшей скважины.
Если ПРОИГНОРИРОВАННЫЙ интервал находится между двумя ВКЛЮЧЕННЫМИ интервалами, то ПРОИГНОРИРОВАННЫЙ интервал обрабатывается так, как если бы он был частью ВКЛЮЧЕННОЙ литологии.
Если, при этом, ВКЛЮЧЕННЫЙ интервал является смежным с ПРОИГНОРИРОВАННЫМ интервалом, то не требуется, чтобы контактная поверхность проходила через контакт. Вместо этого контактная поверхность должна проходить через какую-то точку в пределах ПРОИГНОРИРОВАННОГО интервала.
Минимальная и Максимальная мощность
(Необязательно) Опция Минимальная мощность по умолчанию установлена на 0 (т.е. не задана).
Параметр Максимальная мощность по умолчанию имеет значение [Авто], что соответствует длине самого длинного интервала контакта. Введите значение 0, чтобы отключить условие максимальной мощности.
Использовать коррелированные поверхности
Опция коррелированной поверхности гарантирует, что тренд/поверхность на верхней и нижней границе жилы будет одинаковым, что должно обеспечить больший уровень регулярности.
Минимальный размер интервала, который следует игнорировать
Минимальный размер интервала, который необходимо игнорировать, теперь автоматически рассчитывается как доля длины медианного интервала для включенных и исключенных интервалов.
При создании отрицательных и положительных точек, эта опция установит первую точку с положительным значением на расстоянии от границы, равном половине минимального размера интервала. Данная опция будет также игнорировать интервалы, которые меньше этого интервала.
Примите значение по умолчанию [Авто] или укажите минимальную длину интервала, которую вы хотите включить в модель литологии. Если это значение слишком высокое, некоторые маленькие интервалы могут быть не включены в интерпретацию. Если значение слишком низкое, в интерпретацию могут быть включены небольшие интервалы, которые могут создавать небольшие отдельные пятна.
Опция создания интерполированных точек может быть полезной в случае, если корректировка предпочитаемого направления не дает каркаса, который был бы геологически верным. Данная опция помогает объяснить процесс создания каркаса. Вы можете редактировать эти точки, а также добавлять их в файл, чтобы изменить способ создания каркаса. Далее эти точки можно интерполировать с помощью функции Условное | Поверхность | Точки с атрибутами. Смотрите: Точки с атрибутами
Максимальное расстояние выклинивания
Если вы активировали метод контроля жил/дайек Выклинивание, для работы становится доступным поле Максимальное расстояние выклинивания. Этот новый параметр определяет максимальное расстояние (от любой скважины) для пласта перед его выклиниванием. Если приложение определяет, что более подходящим является более короткое расстояние, оно будет использовать это расстояние.
Границы
Используйте сетку Границы для настройки минимальной и максимальной протяженности модели жилы по направлению на восток, север и Z.
Минимальные и максимальные значения в сетке Границы используются для определения протяженности полей Восток, Север и Z поверхности в направлениях Восток, Север и Z.
The Extents toolbar provides tools to populate
-
Если вы нажмете на опцию Очистить, вы удалите все данные, уже введенные в таблицу.
-
Используйте опцию Сохранить текущую форму..., чтобы сохранить детали в таблице как форму или загрузить ранее сохраненную форму в таблицу.
-
Нажмите на опцию Автоматически заполнить таблицу, чтобы открыть форму, которую можно настроить, чтобы получить данные по границам из выбранных источников.Автозаполнение границ
Макс. расстояние экстраполяции
Введите максимальное расстояние экстраполяции, на которое модель жилы может быть расширена за пределы входных данных и ограничена заданными пределами.
Править границы
Нажмите кнопку Править границы, чтобы свернуть форму и визуально настроить экстенты, автоматически выровняв их по ограничительному прямоугольнику в Визексе. Интерактивная настройка прямоугольника границ на дисплее Визекса или в окне свойств Визекса приведет к обновлению значений в форме.
Смотрите: Править границы
