Точки ввода

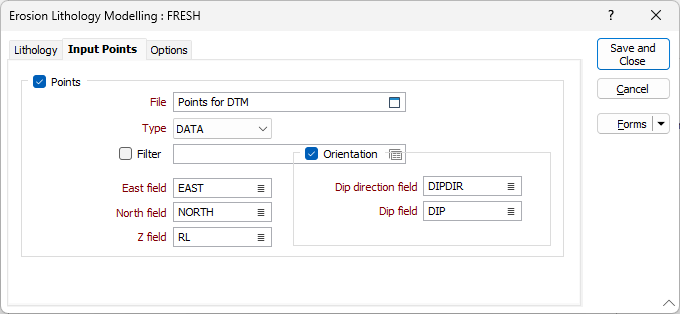

Use the Inputs Points tab to specify a set of points that can be used to constrain the surface you want to model.
Точки в файле будут моделировать ROOF интервалов (если не установлен флажок Включить повторные интервалы, в этом случае неявная модель попытается пройти через все точки контакта).
Точки
Установите этот флажок, чтобы ограничить процесс моделирования таким образом, чтобы поверхность модели совпадала с набором входных точек.
Файл
Двойным щелчком мыши (либо с помощью кнопки поиска) выберите Файл ввода. Обычно Типом файла ввода является файл DAT, содержащий точечные данные опробования. Поддерживаются также другие типы файлов, включая Инклинометрию, Структуру и Отчет.
You can also click the Pick from Vizex button to collapse the form and interactively select a layer containing the file to be inserted and return to the form.
You can optionally apply a Filter to the records in the file.
Примечание: Для атрибутов на вкладке вы можете выбрать значение с помощью кнопки списка или щелкнуть правой кнопкой мыши и выбрать Изменить выражение, чтобы открыть Редактор выражений и использовать выражение. Обратите также внимание на информацию в Атрибут имени поля вывода .
Поля Восточных, Северных и Z координат
Укажите имена полей файла точек, в которых хранятся Северные, Восточные и Z координаты.
Ориентация
Ориентация созданного каркаса зависит от падения и направления падения точек или строк во входном файле.
Используйте входные данные для включения структурной информации (падения и направления падения) в точки, и поверхность будет соответствовать этой ориентации. Задайте ориентацию, которая является перпендикулярной к поверхности, где она совпадает с вводными точками.
Дважды щелкните (или щелкните значок списка), чтобы выбрать имя поля Направление падения (см. Падение и направление падения). Доступный диапазон направления падения составляет 0–360 градусов.
Дважды щелкните (или щелкните значок списка), чтобы выбрать имя поля падения (см. Падение и направление падения). Доступный диапазон углов падения составляет 90-(-90) градусов.
Любое направление падения или значения падения за пределами указанных диапазонов (т. е. отрицательные падения) игнорируются, и после завершения обработки отображается предупреждающее сообщение.
