Dimensions and Separations

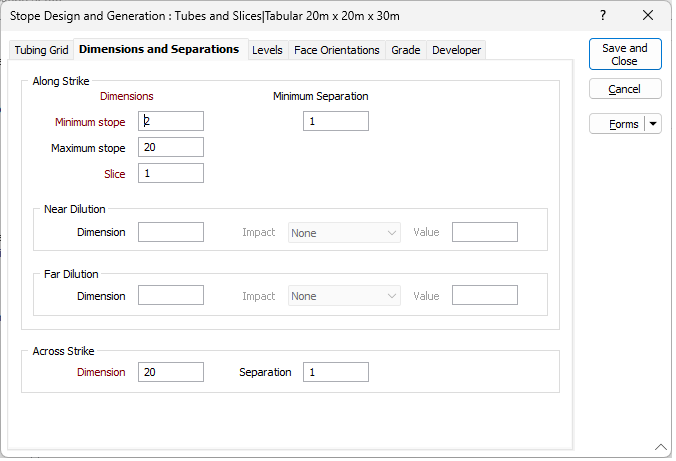

On the Dimensions and Separations tab of the form, specify the dimensions, minimum separations and inclinations in each direction for the stopes, and the parameters for any dilution to be included.
The values specified for dimensions, including those for dilution, and separations should be multiples of the slice width as specified by the Slice field. The values will be divided by the slice width and rounded as required to produce a whole number of slices.
Tip: To minimise unwanted side effects from rounding, set the slice width to the greatest common decimal factor of the dimensions and separations.
The settings are organised into three (3) groups, for which the names are referenced to the direction of the tubes extruded from the reference grid. The “strike” is the direction in which the stopes are generated, which is along the extruded tubes. This may be different to the geological strike.
Using a right-handed coordinate system, which may be rotated with respect to the real-world coordinate system, the table below describes how to identify each of the directions:
|
Group |
Right-handed Coordinate Axis |
Description |
|---|---|---|
|
Along Strike |
Y |
Along the length of the extruded tubes, perpendicular to the face plane of the tubing grid. The tubes are sliced, parallel to the face plane of the tubing grid, in this direction. |
|
Across Strike |
X |
Across the width of the extruded tubes, parallel to the face plane of the tubing grid. |
|
Vertical |
Z |
Towards the height of the extruded tubes, parallel to the face plane of the tubing grid. |
Down Dip
Set the minimum separation and inclination of the stopes orthogonal to the face plane of the tubing grid along the extruded tubes (the strike of the stopes).
Dimensions
Specify the minimum and maximum lengths of the stopes, and the width of the slices, orthogonal to the face plane of the tubing grid along the extruded tubes (the strike of the stopes):
Minimum stope
Specify the minimum length (0.0 or >= Slice) of the stopes orthogonal to the face plane of the tubing grid along the strike of the stopes.
Maximum stope
(Optional.) Specify the maximum length (0.0 or >= Minimum stope) of the stopes orthogonal to the face plane of the tubing grid along the strike of the stopes.
Slice
Specify the width (> 0.0) of the interval, orthogonal to the face plane of the tubing grid along the strike of the stopes, at which the extruded tubes are sliced and populated with attributes of interest from the block model.
Minimum Separation
(Optional.) Specify the minimum spacing (>= 0.0) of consecutive stopes along the strike of the stopes.
Near Dilution
(Необязательно.) Задайте разубоживание, которое будет включено в ближний конец (ближайший к лицевой плоскости сетки) выемочных единиц.Это разбавление включается в дополнение к тому, что указано в меню Оптимизатор выемочных единиц > Рудник > Определение > Модель > Разубоживание и извлечение > Разубоживание.
Dimension
Specify the length (>= 0.0) of additional dilution along the strike of the stopes to be included at the beginning (on the face closest to the face plane of the tubing grid) of each stope.
Impact
Specify how the near dilution dimension (above) impacts the grades of the blocks in the affected slices.
|
Опция |
Описание |
|---|---|
|
Нет |
Значения не будут изменены. |
|
Присвоить содержание |
Содержание основного элемента будет установлено на указанное значение. |
|
Обрезать содержание |
Содержание основного элемента будет установлено на указанное значение, если оно превышается. |
|
Масштабировать содержание |
Содержание основного элемента будет масштабировано на указанное значение. |
|
Масштабировать значение оптимизации |
Масштабирует все значения по указанному значению, включая все объемы и тоннаж. |
Value
Specify the value of the parameter (grade, factor or optimisation value) for Impact.
Far Dilution
(Необязательно.) Задайте разубоживание, которое будет включено в дальний конец (самый дальний от лицевой плоскости сетки) выемочных единиц.
Это разбавление включается в дополнение к тому, что указано в меню Оптимизатор выемочных единиц > Рудник > Определение > Модель > Разубоживание и извлечение > Разубоживание.
Dimension
Specify the length (>= 0.0) of additional dilution along the strike of the stopes to be included at the end (on the face furthest from the face plane of the tubing grid) of each stope.
Impact
Specify how the far dilution dimension (above) impacts the grades of the blocks in the affected slices.
|
Опция |
Описание |
|---|---|
|
Нет |
Значения не будут изменены. |
|
Присвоить содержание |
Содержание основного элемента будет установлено на указанное значение. |
|
Обрезать содержание |
Содержание основного элемента будет установлено на указанное значение, если оно превышается. |
|
Масштабировать содержание |
Содержание основного элемента будет масштабировано на указанное значение. |
|
Масштабировать значение оптимизации |
Масштабирует все значения по указанному значению, включая все объемы и тоннаж. |
Value
Specify the value of the parameter (grade, factor or optimisation value) for Impact.
Along Strike
Specify the dimension and minimum separation of the stopes in the face plane of the tubing grid along the width of the extruded tubes.
Dimension
Specify the width (> 0.0) of the stopes in the face plane of the tubing grid.
Separation
Specify the spacing (>= 0.0) of consecutive stopes in the face plane of the tubing grid.
This sets the distance by which the extruded tubes are separated across the strike of the stopes.
