Default Stope Design
When the Build Stopes by Combining -> Entire Blocks at Suitable Positions method is selected on the Stope Design tab of the Optimisation Setup form, the Stope Axes and the Stope Alignment must be defined.
Оси выемочной единицы

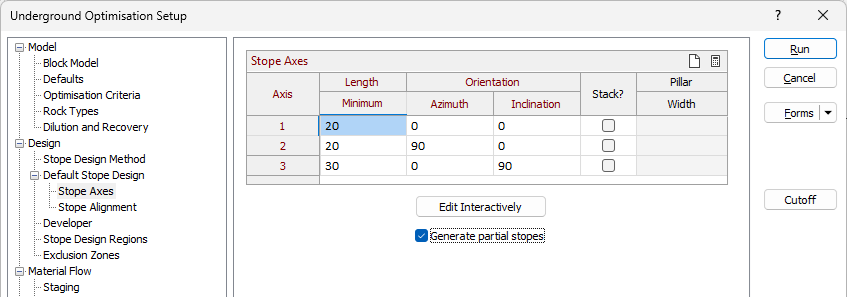

The Stope Axes tab accepts the size and shape and the stacking and pillaring requirements of the stopes to be formed from combinations of entire blocks, along with any restrictions on where the stopes can be placed within the optimisation region.

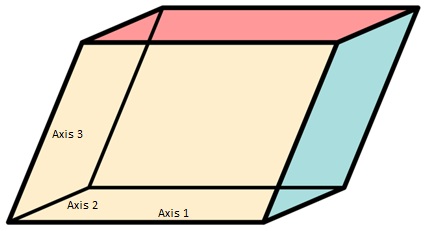

Номинальная форма выемочной единицы - это параллелепипед, определяемый 3 векторами, которые соответствуют осям выемочной единицы, как показано ниже:
Укажите следующие настройки для каждой оси выемочной единицы.
Note that the axes of the stope must not all lie in the same plane; however, there is no requirement for any of them to be perpendicular to each other.
Необходимо смоделировать требуемый размер, форму и разнесение выемочных единиц с помощь комбинирования соседних блоков из блочной модели.
Строки не могут быть добавлены или удалены из таблицы.
Минимальная длина
Укажите минимальную длину оси.
Ориентация
Азимут
Укажите азимут (0 <= x <360, положительный по часовой стрелке от севера) проекции оси выемочной единицы по горизонтальной плоскости.
Наклон
Укажите угол (-90 <= x <= 90, положительный вверх от горизонтали) между осью выемочной единицы и горизонтальной плоскостью.
Друг за другом
Укажите, должны ли соседние выемочные единицы быть согранными там, где это возможно в направлении оси.
Ширина целика
Укажите минимальное расстояние разнесения (> = 0) между соседними выемочными единицами.
Править интерактивно
Нажмите на опцию Править интерактивно, чтобы настроить параметры проекта выемочных единиц в интерактивном режиме в Визексе. The Optimisation Setup form will be rolled up and an outline of the block model will be displayed with a representative stope shape positioned at the bottom-left corner. Смотрите: Править интерактивно
Создать неполные выемочные единицы
Выберите, могут ли неполные выемочные единицы создаваться как дополнения к существующим полным выемочным единицам. .
Этот параметр будет определять, разрешено ли выемочным единица перекрывать друг друга.
Определение 3D прямоугольных призм с поворотом
Если фигура выемочной единицы представляет собой трехмерную (3D) прямоугольную призму, в которой оси перпендикулярны друг другу, соответствующие длины и ориентации осей можно рассчитать и вставить в таблицу, нажав кнопку Автовычисление в верхнем правом углу таблицы.
Смотрите: Автовычисление оси выемочной единицы
Очистка параметров выемочной единицы
Нажмите на кнопку Очистить в верхнем правой углу таблицы, чтобы очистить параметры выемочной единицы.
