Default Stope Design

Начало

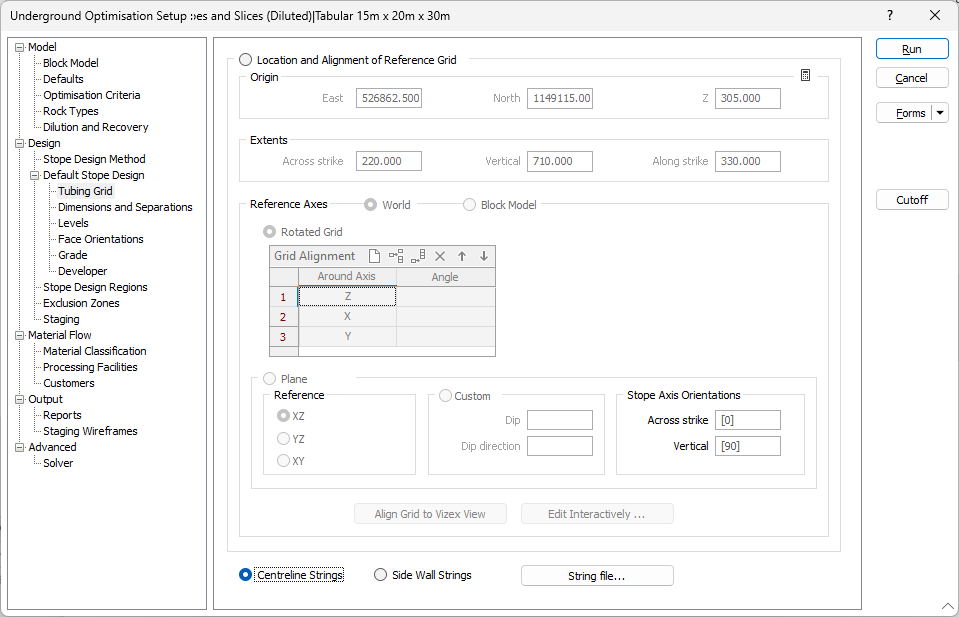

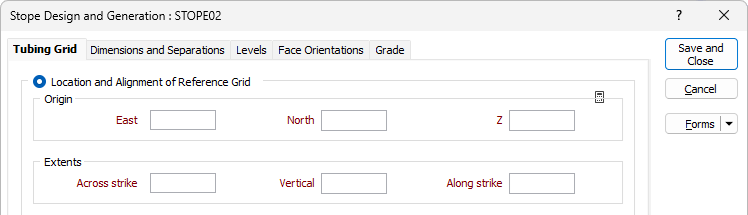

Укажите координаты начальной точки (начала координат) для осей сетки:

Восток

Укажите восточные координаты начальной точки для осей сетки.

Север

Укажите северные координаты начальной точки для осей сетки.

Z

Укажите координаты высоты (Z) начальной точки для осей сетки.

Границы

Введите параметры, чтобы определить протяжение (размер) сетки в каждом направлении.

Вкрест простирания

Укажите протяжение (> 0,0) сетки по ширине.

Этот параметр представляет собой ширину передней плоскости, из которой будет формироваться ваш объект данных.

Вертикально

Укажите протяжение (> 0,0) сетки по высоте.

Вдоль простирания

Укажите длину (> = 0,0) цилиндров, которые будут формироваться ортогонально от передней плоскости сетки.

Если значение в этом поле установлено на ноль (0) или оставлено пустым, цилиндры будут формироваться к дальнему краю блочной модели.

Сумма длин и расстояний между созданными забоями ограничивается этим значением.

При нажатии кнопки Автовычисление рассчитываются исходная точка и протяженность сетки, эти данные вставляются в форму.

Выберите оси, к которым будет привязано определение ориентации сетки.

Мир

Выберите эту опцию, чтобы указать, что ориентация сетки указывается относительно системы координат рудника.

Блочная модель

Выберите эту опцию, чтобы указать, что ориентация сетки задается относительно блочной модели.

Эту опцию удобно применять, если блочная модель повернута относительно системы координат рудника. Если блочная модель не вращается, при выборе этого параметра вы получите тот же эффект, что и выборе опции Мир.

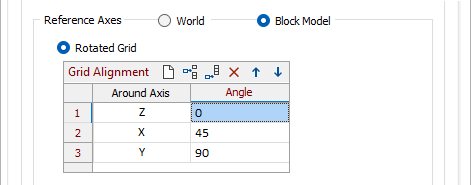

Вращаемая сеть

Примените эту опцию, чтобы указать, что сетка имеет 3 ортогональные оси, которые можно вращать.

При использовании правого набора осей координат, ось Y должна быть выровнена по простиранию выемочных единиц («вдоль простирания»). Тогда ось X будет располагаться «вкрест простирания», а ось Z - «вертикально». Цилиндры будут формироваться из повернутой плоскости XZ параллельно оси Y.

Выравнивание сети

Укажите вращение осей, которое необходимо для требуемой ориентации сетки.

Эти вращения нужно задать в том порядке, в котором они должны применяться, причем каждое вращение указывается относительно ориентации осей после завершения предыдущего вращения. (Эти действия аналогичны тому, как вы указываете вращение для эллипсоидов поиска при оценке ресурсов.)

Число в первом столбце определяет порядок, в котором будут применяться вращения.

Задайте следующие настройки для каждого вращения:

Вокруг оси

Выберите ось, вокруг которой будет выполняться вращение.

Выберите X, Y или Z, чтобы указать, что вращение должно выполняться вокруг соответствующей оси опорной системы координат.

Угол

Укажите угол (0 <= x <360, градусов), на который необходимо повернуть сетку вокруг оси.

Если смотреть с конца оси, вокруг которой должно выполняться вращение, поворот по часовой стрелке считается положительным.

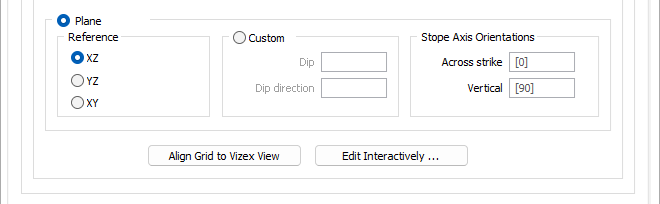

Plane

Select this option to indicate that the face plane of the tubing grid, which is the plane from which the tubes will be extruded, is to be aligned with a specified plane.

Поперечная и вертикальная оси сетки будут совмещены с осями заданной плоскости.

Выберите плоскость, по которой будет выровнена сетка:

Исходная

Используйте эту опцию, чтобы выбрать ориентацию сетки (XZ, YZ, XY) относительно системы координат.

Если переднюю плоскость сетки нужно выровнять с предварительно определенной плоскостью, выберите соответствующую плоскость:

XZ

(По умолчанию.) Выберите этот параметр, чтобы выровнять переднюю плоскость с плоскостью XZ опорной системы координат.

YZ

Выберите этот параметр, чтобы выровнять переднюю плоскость с плоскостью YZ опорной системы координат.

XY

Выберите этот параметр, чтобы выровнять переднюю плоскость с плоскостью XY опорной системы координат.

Задано пользователем

Выберите этот параметр, чтобы указать, что "лицевая" плоскость сетки, являющаяся плоскостью, из которой будут формироваться цилиндры, должна быть выровнена вдоль плоскости с указанным падением и направлением падения.

Если d = падение и D = направление падения, ось Y на плоскости будет установлена на вектор d→D, и вертикальная ось сетки будет выровнена по этим данным.

Поперечная ось сетки будет выровнена по оси X на плоскости, которая будет вектором 00→D+090.

Dip

Укажите угол (-90 <= x <= 90, градусы, положительный вниз), под которым плоскость наклоняется относительно плоскости XY исходной системы координат.

Dip direction

Укажите азимут (0 <= x <360, градусов, по часовой стрелке от оси Y исходной системы координат), на который опускается сетка.

Пример: Если плоскость наклоняется на 45° к востоку, это можно обозначить как 45à090. Ось Y направлена по оси 45à090, ось X - по оси 00à 180 (которая остается на горизонтальной плоскости), а ось Z (которая также является нормалью к плоскости) - по оси 45à090. Чтобы указать эту плоскость, укажите Падение = 45 и Направление падения = 90.

Ориентации осей выемочных единиц

Если оси выемочной единицы на указанной плоскости ориентированы относительно (повернутых) осей сетки, укажите углы, под которыми ориентированы соответствующие оси, относительно оси X сетки.

Across strike

Укажите угол в плоскости между вектором вкрест простирания выемочных единиц и осью X сетки.

Этот угол должен быть положительным по часовой стрелке от оси X сетки.

Значение по умолчанию - 0 градусов, что указывает на то, что вектор вкрест простирания выемочных единиц выровнен с осью X сетки.

Vertical

Укажите угол в плоскости между вертикальным вектором выемочных единиц и осью X сетки.

Этот угол должен быть положительным по часовой стрелке от оси X сетки.

Значение по умолчанию - 90 градусов, что указывает на то, что вертикальный вектор выемочных единиц перпендикулярен оси X и выровнен с осью Y сетки.

Выровнять сетку по виду Визекса

Вы можете нажать на опцию Выровнять сетку по виду Визекса, чтобы изменить ориентацию сетки в сторону текущего вида Визекса. Параметры вращения в форме будут обновляться в соответствии с выполняемыми процессами.

Править интерактивно

Нажмите на опцию Править интерактивно, чтобы настроить параметры проекта выемочных единиц в интерактивном режиме в Визексе. Форма Проектирование и создание выемочной единицы свернется и на экране отобразится сетка с учетом целевой блочной модели. Смотрите: Править интерактивно

Select an option to configure the tubing grid details using the Centreline Strings or the Side Wall Strings in a specified String file.

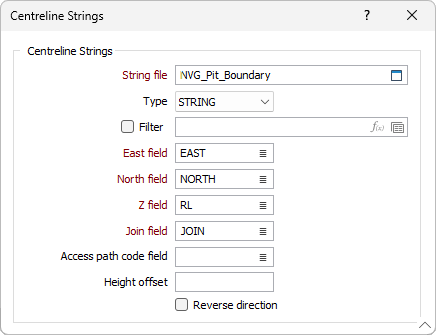

Файл стрингов

Double click or in the String file field or click the folder button to select a String file to use for configuring the tubing grid. При необходимости вы можете задать фильтр для файла.

Поля Восточных, Северных и Z координат

The East, North and Z fields in the String file may be automatically selected, or you can select the fields manually using the list buttons.

Поле соединения

Select the Join field in the String file from which Join values for points in the centreline/side wall strings are to be sourced.

Код пути доступа

Optionally, select the access path code field in the String file from which codes for haul roads or underground access drives (access paths) that are used to reach stopes are to be sourced.

Смещение по высоте

If required, enter a height value above the centreline/side wall strings at which the mid-point of the base of the tube is to be placed.

Изменить направление

Select the check box to set whether tubes are to be projected along segments commencing from opposite end of the centreline/sside wall strings.
