Model
За исключением проектных параметров, которые отличаются для выемочных единиц и карьеров, пользователь с легкостью сможет работать с Оптимизатором выемочных единиц, поскольку его функции схожи с опциями Оптимизатора карьера - если вы работали в этом модуле, вы сможете работать и в другом.
Блочная модель

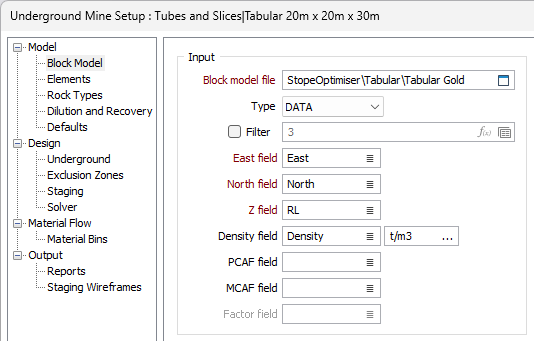

On the Setup > Model > Block Model page, specify:
- The name of the file containing the block model for which the optimum stope/pit layout is to be determined.
- The fields from which coordinates, densities, cost adjustment factors and block factors should be obtained.
- Является ли блочная модель полной моделью, которая включает всю породу и руду интересующей вас области, или рудной моделью, которая обычно содержит только рудный компонент.
- Optional digital terrain model and custom optimisation limits for the ore body model.
- Необязательные факторы, применяемые к размерам блоков в каждом направлении.
- Как будут получаться значения оптимизации для блоков.
Когда вы определяете, с какой моделью вы будете работать в Оптимизаторе выемочных единиц/карьера - с полной моделью или с рудной, необходимо учитывать следующие факторы:
| Аспект | Полная модель | Рудная модель |
|---|---|---|
| Отсутствующие блоки | Обрабатываются как воздух. | При необходимости автоматически заполняются свойствами блоков пустой породы в соответствии с настройками функции Рудник | Модель | Значения по умолчанию. |
| ЦМП | Не поддерживается. Должна ограничиваться воздухом. | Поддерживается. Блоки "над" обрабатываются как воздух. |
| Настраиваемые границы для оптимизации | Не поддерживаются - область оптимизации определяется границами блочной модели. Используйте зоны исключения. | Может быть определена диапазонами координат. |
| Зоны исключения | Последовательные включения/исключения каркасов или полигонов определяют область оптимизации. | |
| Поля факторов | Поддерживаются. | Факторные модели рудных тел НЕ поддерживаются и не должны использоваться. |
| Повороты блочной модели | Поддерживается поворот азимута. | Поддерживаются повороты Азимута, Падения и Погружения. |
| Свойства блоков пустой породы | Можно указать для каждого блока. | Значения для всех блоков указываются в функции Рудник | Модель | Значения по умолчанию |
| Переменные значения в качестве выражений | КООРД_X, КООРД_Y, КООРД_Z и <ИМЯ ПОЛЯ> доступны только для блоков, имеющихся в блочной модели. |
|
| Анализ | Полностью поддерживается. | Не поддерживается напрямую, при этом поддерживается Оптимизация базы данных. |
Подсказка: чтобы свести к минимуму вероятность возникновения арифметических аномалий, вызванных изменением классификаций материала между вложенными конфигурациями выемочных единиц, рекомендуется по возможности использовать Полные модели с указанным Полем плотности (или Полем фактора тоннажа). Если Поле плотности (или Поле фактора тоннажа) не указано, либо смоделированные значения недоступны (как например в случае работы с Рудной моделью), для Плотности руды и Плотности породы применяются настройки по умолчанию, указанные в функции Рудник | Модель | Значения по умолчанию. Если эти значения существенно разнятся, изменение классификации блока с породы в одной вложенной конфигурации выемочной единицы на руду в следующей вложенной конфигурации выемочной единицы может привести к значительному изменению массы и содержания элементов, сообщаемых для этого блока.
Ввод
Файл блочной модели
Выберите файл, содержащий блочную модель, для которой должен быть создан оптимальный проект.
Поддерживаются субблочные модели. В целях оптимизации, по мере необходимости, они будут автоматически регуляризированы. Результаты могут выводиться в отчет как для регуляризированных блоков, так и для субблоков.
Тип
Выберите формат (ДАННЫЕ / СЪЕМКА / СТРИНГ / СВЯЗЬ ODBC / СВЯЗЬ MDB), в котором представлены данные для блочной модели.
Поле Восточных координат
Выберите поле в файле блочной модели, из которого будет браться восточная координата для каждого блока.
Для этих настроек выражения не поддерживаются.
Поле Северных координат
Выберите поле в файле блочной модели, из которого будет браться северная координата для каждого блока.
Для этих настроек выражения не поддерживаются.
Поле Z
Выберите поле в файле блочной модели, из которого будет браться координата Z (высота) для каждого блока.
Для этих настроек выражения не поддерживаются.
Поле плотности
(На ваше усмотрение, рекомендуется работать в МЕТРИЧЕСКОЙ системе мер и весов) Выберите поле в файле блочной модели, из которого будет получена плотность для каждого блока.
Для измерений блока, указанных в метрах (м), плотность выражается в тоннах на кубический метр (т/м3). Здесь можно использовать значения удельной плотности.

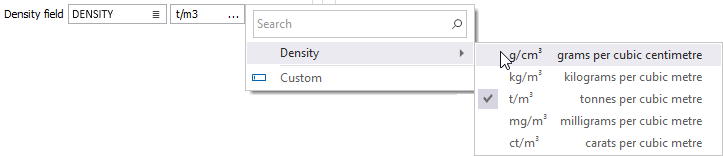

Используйте поле «Единица измерения плотности», чтобы выбрать единицу измерения плотности или коэффициента тоннажа, которая определяет единицы, используемые для расчета массы и объема блока.
Например, если введено значение т/м3, масса блока будет обрабатываться в тоннах, объем — в кубических метрах, а размер блока — в метрах. Или, если задано фут3/штн, масса блока будет выражена в коротких тоннах, объем в кубических футах, а размер блока в футах. Если в поле плотности блочной модели уже есть единица измерения, то значения будут преобразованы из этой единицы в выбранную единицу измерения перед использованием в расчетах.
Поле фактора тоннажа
(На ваше усмотрение, рекомендуется работать в БРИТАНСКОЙ системе мер и весов.) Выберите поле в файле блочной модели, из которого будет получен коэффициент тоннажа для каждого блока.
Факторы тоннажа необходимо определять в единицах, соответствующих тем единицам, которые используются для указания измерений блоков в модели. No additional unit conversions are performed by the Optimiser.
1 фут = 0,3048 метра, 1 фунт = 0,45359237 килограмма, 1 коротка тонна = 2000 фунтов; Факторы тоннажа, выраженные в кубических футах на короткую тонну (фт3/короткая тонна) можно преобразовать в кубические метры на тонну (м3/т) умножением на 0,03121398, либо в кубические футы на тонну (фт3/т) умножением на 1,10231131.
Поле ПКЗО
(На ваше усмотрение) Выберите поле в блочной модели, из которого будет браться Поправочный коэффициент затрат на обогащение для каждого блока.
Поправочный коэффициент затрат на обогащение (ПКЗО) применяется только к тем затратам, которые будут понесены, если руда пройдет переработку на фабрике. Фактор необходимо указать относительно "стандартного блока", для которого предполагается, что ПКЗО = 1.
Если это поле оставлено пустым, либо значения в указанном поле отсутствуют, будет использоваться значение ПКЗО по умолчанию, заданное во вкладке Модель > Значения по умолчанию.
Поле ПКЗД
(Необязательно) Выберите поле в блочной модели, из которого будет браться Поправочный коэффициент затрат на добычу для каждого блока.
Поправочный коэффициент затрат на добычу (ПКЗД) применяется к затратам, которые будут понесены, если будет добыт блок - на те затраты, которые прекращаются, когда прекращается добыча, это не влияет. Фактор необходимо указать относительно "стандартного блока", для которого предполагается, что ПКЗД = 1.
Если это поле оставлено пустым, либо значения в указанном поле отсутствуют, будет использоваться значение ПКЗД по умолчанию, заданное во вкладке Модель > Значения по умолчанию.
К каждому блоку, согласно требованиям, будет применяться ПКЗД в соответствии с классификацией блока - руда или пустая порода.
Поле фактора
(На свое усмотрение) Выберите поле в файле блочной модели, из которого будет браться фактор блока для каждого блока.
Это поле отключено, если вы работаете опцией Тип модели > Рудная модель. Рудные модели с факторами блоков не поддерживаются и не должны использоваться.
Подсказка: факторы блоков можно удалить из блочных моделей, используя Моделирование > Инструменты для работы с блочной моделью > Регуляризовать.

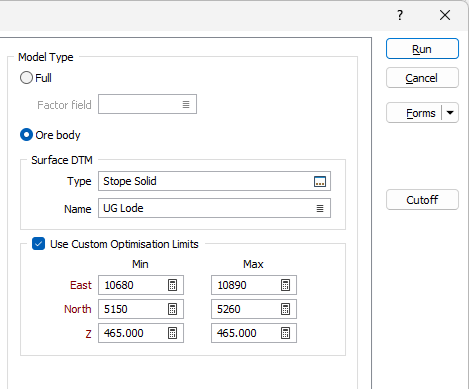

Тип модели
Выберите тип (полная / рудная) блочной модели.
Полная модель
Используйте эту опцию, если вы работаете с полной блочной моделью, которая включает всю породу и руду интересующей области.
Рудная модель
Используйте эту опцию, если вы работаете с рудной моделью, которая обычно содержит только рудный компонент интересующей области.
| ЦМП | (Только рудная модель.) Укажите ЦМП, которая будет использоваться для моделирования поверхности интересующей области. Ее можно использовать для представления топографии или границ добычи. |
| Тип | Выберите тип ЦМП, которая будет использоваться для моделирования поверхности. |
| Имя | Выберите имя ЦМП указанного типа, которая будет использоваться для моделирования поверхности. |
| Использовать настраиваемые границы для оптимизации | (Только рудная модель, на ваш выбор.) Выберите, чтобы определить область оптимизации по диапазонам координат. |
| Мин. восточные координаты, Мин. северные координаты, Мин. Z | Укажите восточные, северные и Z координаты для нижнего края области оптимизации. |
| Макс. восточные координаты, Макс. северные координаты, Макс. Z | Укажите восточные, северные и Z координаты для верхнего края области оптимизации. |
