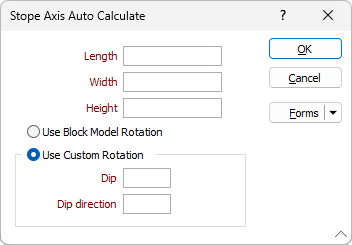

Автовычисление оси выемочной единицы
If the shape of the stope is a three-dimensional (3D) rectangular prism in which the axes are perpendicular to each other, the appropriate axis lengths and orientations can be calculated and inserted automatically into the Setup > Design Stope Axes grid.
Длина
Укажите длину выемочной единицы.
Указанное значение будет использоваться в качестве минимального размера для неповернутого направления X (00→090).
Ширина
Укажите ширину выемочной единицы.
Указанное значение будет использоваться в качестве минимального размера для неповернутого направления Y (00→000).
Высота
Укажите высоту выемочной единицы.
Указанное значение будет использоваться в качестве минимального размера для неповернутого направления Z (90→000).
Применить вращение блочной модели
Выберите эту опцию, чтобы выровнять оси выемочной единицы по осям блочной модели.
Применить вращение пользователя
Выберите данную опцию, чтобы применить к выемочной единице вращение ZX, которое представляет собой вращение вокруг оси Z с последующим вращением вокруг выровненной оси X. Оба вращения являются опциями на выбор.
Падение
(Только Применить пользовательское вращение.) Укажите угол (-90 <= x <= 90, положительный вверх от горизонтали) между осью Y выемочной единицы и горизонтальной плоскостью.
Эта опция применяется к вращению вокруг выравненной оси Х.
Направление падения
(Только Применить пользовательское вращение.) Укажите азимут (0 <= x <= 360, положительное значение по часовой стрелке) для оси Y выемочной единицы.
Эта опцию применяется к вращению вокруг оси Z.
Пример: чтобы выровнять ось Y выемочной единицы по -45→030, задайте Падение = 45 и Направление падения = 30. Для поддержания перпендикулярных связей между осями, ось X будет выровнена по 00→120, а ось Z по 45→030.
