Числовые оболочки по содержанию
На вкладке числовых оболочек по содержанию формы у вас есть возможность определить числовые оболочки по содержанию для вывода

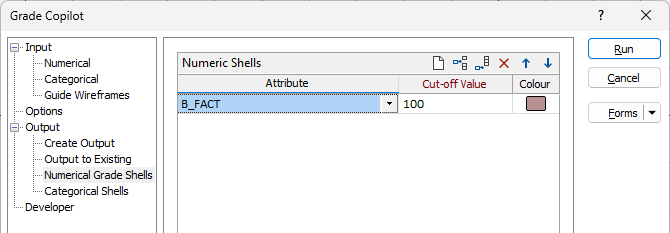

Оболочки по содержанию
Сетка оболочек по содержанию используется для настройки атрибута, бортового значения и цвета для числовых оболочек по содержанию для вывода
Используйте сетку, чтобы определить, сколько каркасов будет получено в результате процесса. Вы можете использовать инструменты на панели инструментов оболочек по содержанию, чтобы Управлять строками в списке.
Атрибут
Используйте выпадающее меню Атрибут, чтобы выбрать атрибут для вывода оболочек по содержанию из атрибутов, настроенных на вкладке ввода Числовые.
Бортовое значение
Каждое введённое вами бортовое значение представляет собой нижний предел. Например, если задано значение 0,7, то полученный каркас будет включать значения 0,7 и выше.
Цвет
Используйте поле Цвета, чтобы выбрать цвет по умолчанию для каждого каркаса оболочки по содержанию, которую вы вводите в сетке.

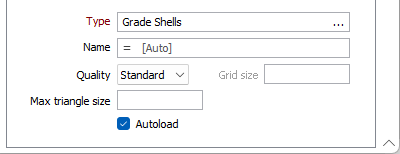

Тип
Выберите Тип каркаса для каркасов оболочек по содержанию, настроенных в сетке.
Имя
Выберите Имя для Типа каркаса, оставьте значение по умолчанию Авто или щелкните символ =, чтобы открыть Редактор выражений и использовать выражение.
Качество
Эта настройка предоставляет удобный способ контроля качества и скорости генерации оболочек содержаний Вам доступно пять настроек качества: Низкое, Стандартное, Высокое, Ультра и Задано пользователем.
Установка качества Черновик позволяет быстро создать общую форму модели. Допустимая погрешность для значения Задано пользователем устанавливается пользователем.
Размер сетки
За исключением Пользовательского, для каждого параметра качества имеется предустановленная настройка размера сетки:
-
Качество черновика рассчитывается на основе размера моделируемой области, но не может быть ниже 0,8. Адаптивная выборка не применяется к Черновику.
-
Стандартное качество рассчитывается на основе размера моделируемой области, но не может быть ниже 0,4. Адаптивная выборка не применяется к Стандарту.
-
Высокое качество использует значение 0,2 и применяет адаптивную выборку.
-
Качество Ultra имеет наивысшее значение качества 0,05, а также использует адаптивную выборку.
Настройки качества, использующие адаптивную выборку, могут потребовать больше времени для создания каркасов, но каркасы будут гораздо более высокого качества.
Если вы выбрали пользовательское качество, вы можете ввести пользовательское значение размера сетки в соответствующем поле. Адаптивная выборка используется как часть пользовательской настройки, независимо от значения размера сетки. Поверхность, извлеченная из неявной модели, создается с точностью, определяемой размером сетки, так что разница между каркасной поверхностью и теоретически идеальной математической моделью находится в пределах измеренного расстояния. Допустимый диапазон размера сетки — от 0,05 до 1, где 0,05 соответствует качеству Ultra.
Максимальный размер треугольника
Чтобы исключить большие сетки, укажите параметр Максимальный размер треугольника в единицах сетки.
По умолчанию размер сетки контролируется параметром Размер сетки, который определяет максимальную погрешность между визуализированной поверхностью и фактической поверхностью. Как правило, более крупные ячейки используются там, где поверхность относительно плоская, а более мелкие ячейки используются там, где поверхность имеет высокую кривизну.
Если указан максимальный размер треугольника, все треугольники будут иметь этот размер или меньше, если они не пройдут тест на допуск размера сетки.
Автозагрузка
Выберите эту опцию, чтобы загрузить созданный каркас в Визекс. Для автоматически загружаемого каркаса используется 3D Заполненный режим просмотра.
