Оболочки по категориям
На вкладке формы «Оболочки по категориям» у вас есть возможность определить оболочки по категориям, настроенные на вкладке Категориальный для вывода. Для каждой оболочки вы можете включить/отключить ее отображение и выбрать цвет отображения.

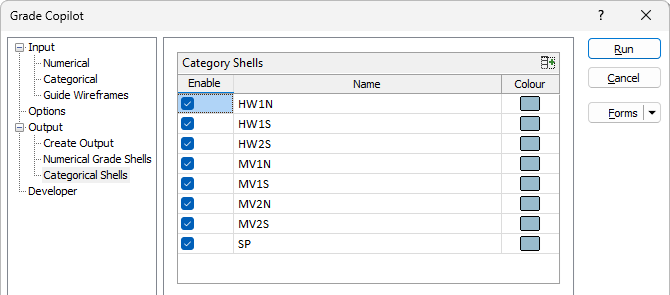

Оболочки по категориям
Сетка «Оболочки по категориям» отображает коды, настроенные на вкладке «Категории» для вывода.
Используйте сетку, чтобы определить, сколько каркасов будет получено в результате процесса.
Если нажать кнопку «Автозаполнение сетки» на панели инструментов сетки «Оболочки по категориям», можно выбрать набор цветов для кодов оболочек по категориям.

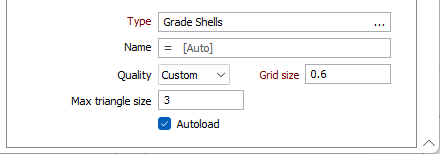

Тип
Выберите тип каркаса для категориального вывода оболочки.
Имя
Выберите имя каркаса для вывода.
Качество
Эта настройка обеспечивает удобный способ управления качеством и скоростью генерации выходных данных. Вам доступно пять настроек качества: Низкое, Стандартное, Высокое, Ультра и Задано пользователем.
Установка качества на «Черновик» позволяет быстро сформировать общую форму выходной модели. Допустимая погрешность для значения Задано пользователем устанавливается пользователем.
Размер сетки
За исключением Пользовательского, для каждого параметра качества имеется предустановленная настройка размера сетки:
-
Качество черновика рассчитывается на основе размера моделируемой области, но не может быть ниже 0,8. Адаптивная выборка не применяется к Черновику.
-
Стандартное качество рассчитывается на основе размера моделируемой области, но не может быть ниже 0,4. Адаптивная выборка не применяется к Стандарту.
-
Высокое качество использует значение 0,2 и применяет адаптивную выборку.
-
Качество Ultra имеет наивысшее значение качества 0,05, а также использует адаптивную выборку.
Настройки качества, использующие адаптивную выборку, могут потребовать больше времени для создания каркасов, но каркасы будут гораздо более высокого качества.
Если вы выбрали пользовательское качество, вы можете ввести пользовательское значение размера сетки в соответствующем поле. Адаптивная выборка используется как часть пользовательской настройки, независимо от значения размера сетки. Поверхность, извлеченная из неявной модели, создается с точностью, определяемой размером сетки, так что разница между каркасной поверхностью и теоретически идеальной математической моделью находится в пределах измеренного расстояния. Допустимый диапазон размера сетки — от 0,05 до 1, где 0,05 соответствует качеству Ultra.
Максимальный размер треугольника
Чтобы исключить большие сетки, укажите параметр Максимальный размер треугольника в единицах сетки.
По умолчанию размер сетки контролируется параметром Размер сетки, который определяет максимальную погрешность между визуализированной поверхностью и фактической поверхностью. Как правило, более крупные ячейки используются там, где поверхность относительно плоская, а более мелкие ячейки используются там, где поверхность имеет высокую кривизну.
Если указан максимальный размер треугольника, все треугольники будут иметь этот размер или меньше, если они не пройдут тест на допуск размера сетки.
Автозагрузка
Выберите эту опцию, чтобы загрузить созданный каркас в Визекс. Для автоматически загружаемого каркаса используется 3D Заполненный режим просмотра.
