Границы сетки

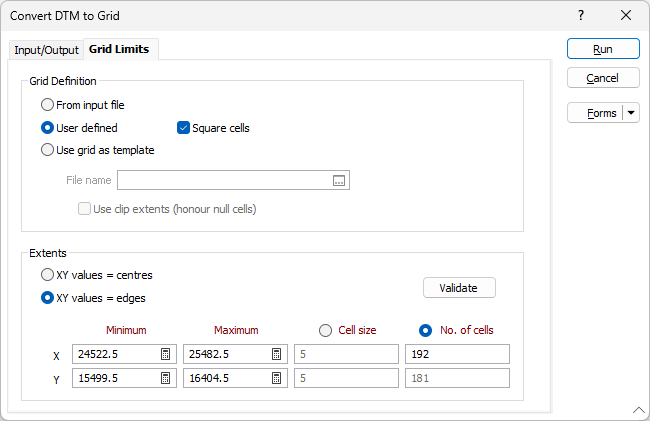

Во вкладке Границы сетки задайте размеры поверхности сетки. Размеры сетки можно определить с помощью центров ячеек или границ ячеек; тем не менее, созданный файл всегда будет сохраняться с использованием существующего формата (центров ячеек).
Определение сетки
Границы сетки можно определить одним из следующих способов:
Из файла ввода
Дважды щелкните по полю Файл или используйте кнопку поиска, чтобы указать имя Файл ввода, который определит границы сетки.
Если вы работаете с этой функцией, активируется опция Квадратные ячейки. Если выбрана опция Квадратные ячейки, опции Размер ячейки Y и Количество ячеек Y в группе параметров Границы отключаются, тем не менее, их числовые значения всегда обновляются и регулируются границами данных, а также вашим выбором значений Х.
Изменив Количество ячеек или Размер ячеек, вы измените границы сетки с основанием на минимальных/максимальных данных Ввода.
Если выбрана опция значения XY = центры, Минимум X и Y совпадают с Минимумом X и Y Файла ввода и не корректируются.
Если выбрана опция значения XY = грани, производится корректировка Минимума X и Y таким образом, чтобы за границами данных имелась половина размера ячейки.
Задано пользователем
Если вы работаете с этой функцией, активируется опция Квадратные ячейки. Если выбрана опция Квадратные ячейки, опции Размер ячейки Y и Количество ячеек Y в группе параметров Границы отключаются, тем не менее, их числовые значения всегда обновляются и регулируются границами данных, а также вашим выбором значений Х.
В группе Границы активны все опции ввода и выбора.
Если в опции Размер ячеек или Количество ячеек были внесены изменения, минимальные и максимальные значения центра X и Y будут откорректированы. Дважды щелкнув левой кнопкой мыши в поле Минимум, вы получите значение Минимума в Файле ввода и пересчитаете Количество ячеек, Размер ячеек и Максимальные значения.
Дважды щелкнув левой кнопкой мыши в поле Максимум, вы пересчитаете Количество ячеек и Размер ячеек, а также, при необходимости, можете пересчитать Максимальные значения (в соответствии с округлением Количества ячеек), чтобы сделать сетку корректной.
Использовать сеть как шаблон
Если выбрана эта опция, сетка на выводе совпадет с размером ячеек и границами шаблона.
Дважды щелкните в поле Файл или нажмите на значок выбора, чтобы указать имя файла сетки Micromine, который будет использоваться как шаблон.
Имя файла является обязательным параметром ввода, при этом опция Использовать границы области отсечения (соблюдать нулевые ячейки) является выборочной. Если активирована опция Использовать границы области отсечения, нулевые ячейки в шаблоне становятся нулевыми в новой сетке. Если эта опция не активирована, сетка вывода принимает прямоугольные границы шаблонной сетки.
В группе Границы опции значения XY = являются активными. Изменив опцию значения XY = , вы обновите числовые значения Минимум и Максимум, однако это не повлияет на сетку вывода. Остальные опции в группе Границы неактивны, при этом их числовые значения обновляются.
Обратите внимание на то, что если активна опция Определенная пользователем
Границы
Значения XY =
Опции значения XY = всегда активны и их можно переключить в любой момент. Таким образом вы измените значения, показанные в группе Границы, но не измените Сетку вывода.
Минимальные и максимальные X и Y
Если выбрана опция значения XY = центры, Минимальные и Максимальные значения X и Y будут отражать координаты центроида исходных (минимальные Х, Y) и конечных (максимальные X, Y) ячеек. Таким образом, секта расширится на половину размера ячейки во всех направлениях за пределами отображенных координат.
Если выбрана опция значения XY = грани, Минимальные и Максимальные значения X и Y будут отображать координаты внешних краев исходных и конечных ячеек. В итоге, сетка увеличится ровно на столько, чтобы совпадать с отображаемыми координатами.
Проверить
Если сеть задается пользователем, вам доступна опция проверки. При нажатии на кнопку Проверить максимальные значения X и Y обновляются, чтобы сделать сетку корректной, если в этом есть необходимость.
Размер ячейки
Если выбрана опция Размер ячейки, строка Количество ячеек становится неактивной, при это значения в ней обновляются. Минимумы X и Y рассчитывается таким образом, что внешние грани исходной ячейки расширяются как минимум на значение "0,5 х размер ячейки" за пределами данных ввода и соответствуют величине, кратной "0,5 х размер ячейки". Максимум X и Y, а также Количество ячеек рассчитываются таким образом, что внешние грани конечной ячейки также расширяются как минимум на значение "0,5 x размер ячейки" за пределами данных ввода. (Другими словами, сеть всегда расширяется на значение "0,5/1,0 х размер ячейки" во всех направлениях за пределами данных ввода.) В режиме Из файла ввода это производится автоматически, а в режиме Определенная пользователем вам необходимо активировать эту возможность, дважды щелкнув по полю Минимум и Максимум.
Количество ячеек
Если опция Количество ячеек активирована, вся строка функции Размер ячеек становится неактивной (значения продолжают обновляться). Размер ячеек X и Y, а также временное количество ячеек X и Y, рассчитываются таким образом, чтобы они точно совпадали с границами данных ввода. После этого ко временному количеству ячеек добавляется одна дополнительная ячейка, и все определение сетки сдвигается на значение "0,5 х размер ячейки" в южно-западном направлении. Сетка всегда расширяется на значение "0,5 х размер ячейки" во всех направлениях за пределами вводных данных. В режиме Из файла ввода это производится автоматически, а в режиме Определенная пользователем вам необходимо активировать эту возможность, дважды щелкнув по полю Минимум и Максимум.
Запустить
В завершение, нажмите на кнопку Запустить, чтобы начать процесс преобразования.
