В файл
Одно из приложений данного процесса - это использование ЦМП, созданной по координатам устьев скважин. Файл вывода в данном случае будет использован функцией Создания поперечных разрезов таким образом, что при просмотре разрезов по скважинам будут отрисованы точные линии поверхности.
Файл вывода содержит стринги, которые были созданы из сетки треугольников, определенной ЦМП. Каждый стринг отрисовывает стороны нескольких треугольников, но не обязательно формирует законченные треугольники.
Файл ЦМП

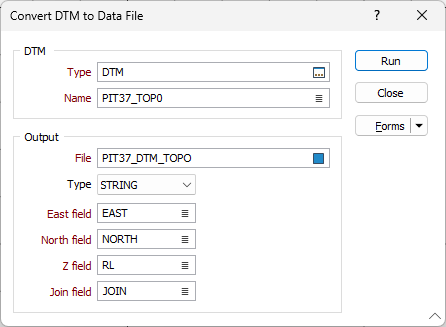

В диалоговом окне ЦМП в файл ММ укажите имя вводного файла ЦМП.
Файл вывода
Введите имя файла вывода (или используйте кнопку поиска, либо двойной щелчок мыши, чтобы выбрать имя файла). Файл вывода создается с помощью заданных названий полей. Если файл уже существует, вы можете перезаписать или присоединить его к текущему файлу. Для того чтобы присоединить существующий файл к текущему, заданные имена полей должны соответствовать именам существующих полей.
Каждому создающемуся стрингу присваивается номер (начиная с 1). Для каждой точки номер стринга будет записан в Поле стринга.
Поля Восточных, Северных и Z координат
Укажите имена полей файла вывода, в которых будут храниться Северные и Восточные и Z координаты.
Поле стрингов
Задайте имя поля, в котором будут сохранены значения стрингов, определяющие, будут ли точки соединены линией стринга. Значения этого поля в последовательных записях должны быть одинаковыми, удостоверьтесь в этом прежде чем объединить точки в стринг.
Поле соединения
В формах, которые требуют полилиний в качестве входных данных, значения в этом поле определяют, должны ли точки данных во входном файле быть соединены линией. Если последовательные записи имеют одинаковое значение в этом поле, они будут объединены в одну линию. Если требуется двухфакторная топология, значения в Поле стрингов также можно использовать для сегментирования линий.
Формы
Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.
Запуск
В заключение, щелкните по кнопке Запустить и запустите функцию.
