В DXF

Во вкладке Сетка / ЦМП, в группе Преобразование ЦМП, выберите опцию ЦМП в DXF для преобразования ЦМП в файл DXF. Данный тип файлов может быть использован в AutocadÔ.

Созданный файл является списком команд. Первая линия - это команда PFACE AutocadÔ, которая используется для создания полиграней. Следующая группа линий описывает вершины треугольников в координатах X, Y, Z. Каждая запись содержит номер вершины. После того как вершины будут заданы, задаются треугольники. Вершины выбираются по их номеру и записи, треугольники разделены пустой строкой.

После преобразования файлов ЦМП, вы можете применять к ЦМП функции Autocad. У вас есть возможность, к примеру, создать чертежи с замкнутыми поверхностями, представляющие вашу ЦМП.

Файл ЦМП

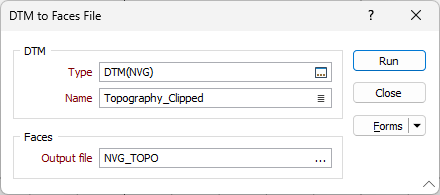

В диалоговом окне "ЦМП в файл полиграней" укажите имя файла ввода ЦМП. You can also use the Pick from Vizex button (or select the context menu option where available) to collapse the form and interactively select the required Wireframe to insert and return to the form.

Файл вывода

Введите имя файла вывода (или используйте кнопку поиска, либо двойной щелчок мыши, чтобы выбрать имя файла). You can also use the Pick from Vizex button (or select the context menu option where available) to collapse the form and interactively select the required Wireframe to insert and return to the form.

Файл вывода создается с помощью заданных названий полей. Если файл уже существует, вы можете перезаписать или присоединить его к текущему файлу. Для того чтобы присоединить существующий файл к текущему, заданные имена полей должны соответствовать именам существующих полей.

Каждому создающемуся стрингу присваивается номер (начиная с 1). Для каждой точки номер стринга будет записан в Поле стринга.
