Откорректировать по каркасу

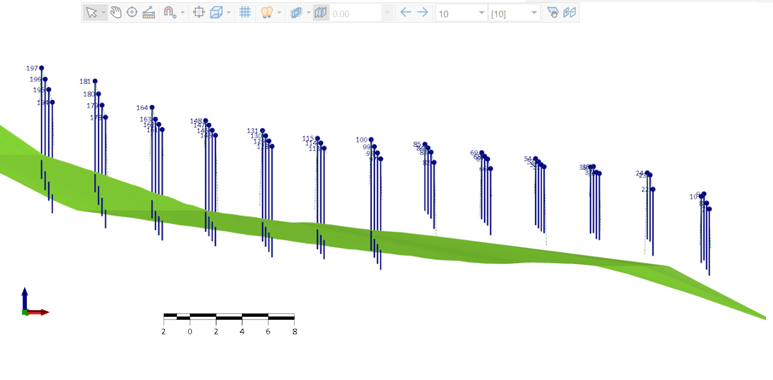

Во вкладке Горные работы | Проектирование БВР, в группе Изменить: выберите Исправить | Откорректировать по каркасу, чтобы продолжить или обрезать взрывные скважины, используя опорный каркас.

Перед тем как использовать этот инструмент, убедитесь в том, что в опциях выбрана функция Показывать траекторию.

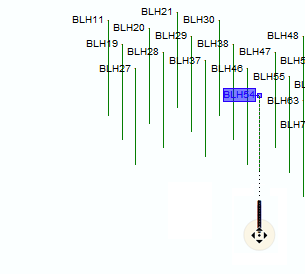

Чтобы изменить наклон и азимут скважины БВР, нажмите на скважину, чтобы просмотреть ее свойства - азимут, наклон и глубину в панели Свойства.

Если скважины БВР и каркас выбраны в Визексе, процесс будет запускаться автоматически. Если вы еще не выбрали их, на экране появится окно Ассистент выбора с предложением их выбрать.

1. Выберите буровзрывные скважины, которые вы хотите откорректировать, и нажмите на кнопку Подтвердить выбор (или на правую клавишу мыши).

   Также вы можете оцифровать необходимые объекты с помощью кнопки на панели инструментов Помощника выбора. Окно помощника выбора закроется, предоставив доступ к инструментам создания объекта.



Обратите внимание, что вы не можете загрузить каркас или отредактировать объект в режиме корректировки.



2. Выберите каркасы, по которым вы хотите выполнить корректировку и нажмите на кнопку Подтвердить выбор (или на правую клавишу мыши).

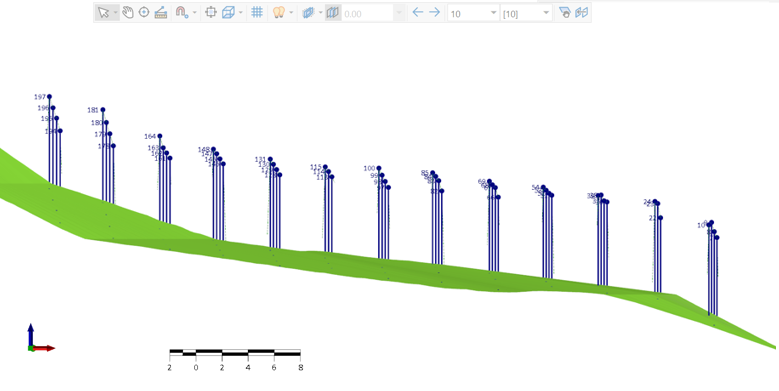

3. Выбранные буровзрывные скважины будут продлены или обрезаны до опорного каркаса:

Внимание:если некоторые скважины нельзя откорректировать по каркасу, например, они расположены под каркасом, то такие скважины будут удалены при запуске процесса.

Такое же поведение приложения ожидается, если используется инструмент Обрезать и имеются скважины под каркасом.

Подсказка: чтобы ограничить процесс операцией Обрезать или Продолжить, выберите одну из следующих опций во вкладке Горные работы | Проектирование БВР, в группе Изменить:

• Нажмите на Обрезать, чтобы ограничить длину буровзрывных скважин опорным каркасом.

• Нажмите на Продолжить, чтобы увеличить длину выбранных буровзрывных скважин до опорного каркаса.
