Редактирование границ схемы

Во вкладке Горные работы | Проектирование БВР, в группе Изменить: Нажмите Редактировать экстенты сетки, чтобы изменить границы выбранной сетки и изменить ее положение в проекте.

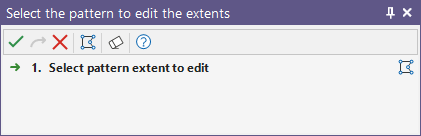

Процесс редактирования границ схемы запустится автоматически при условии, что узор выбран в Vizex. Если вы еще не выбрали схему, на экране появится окно Ассистент выбора с предложением это сделать.

1. Выберите схему для редактирования и нажмите кнопку Принять выделение (или щелкните правой кнопкой мыши).

Также вы можете оцифровать необходимые объекты с помощью кнопки на панели инструментов Помощника выбора. Окно помощника выбора закроется, предоставив доступ к инструментам создания объекта.

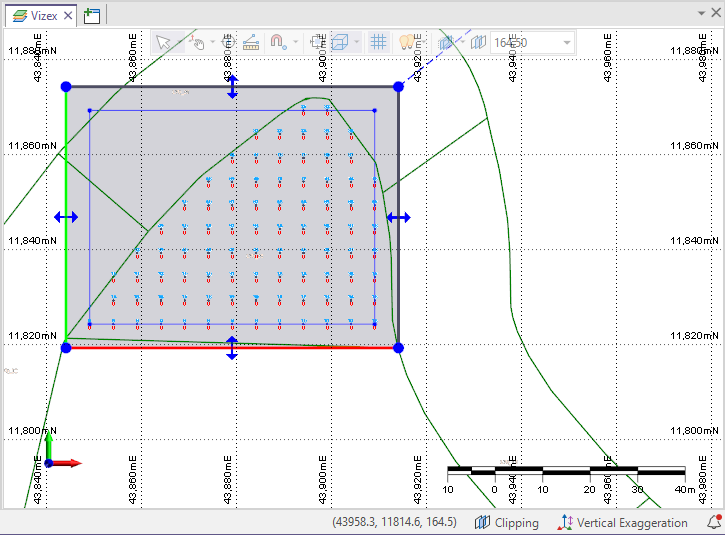

На выбранной схеме появится форма области редактирования.

2. Используйте предусмотренные инструменты для изменения расположения схемы в проекте.

   Вы можете перетаскивать каждую ось, поворачивать схему и даже перемещать всю схему в пределах проекта.

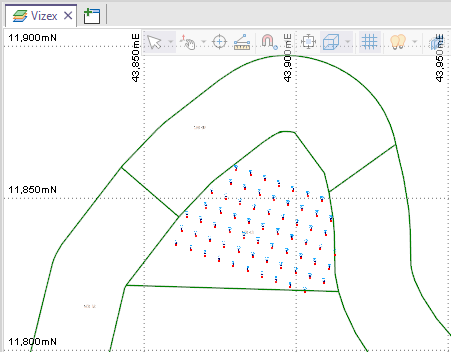

3. Щелкните правой кнопкой мыши, чтобы принять изменения, внесенные в схему.
