Обрезать скважины БВР

Во вкладке Горные работы | Проектирование БВР, в группе Изменить: нажмите на Обрезать, чтобы ограничить длину буровзрывной скважины опорным каркасом.

Данный процесс будет запущен автоматически, если скважины БВР и обрезающий каркас выбраны в просмотре. Если вы еще не выбрали скважины БВР и каркас, вам будет предложено сделать это в окне Ассистент выбора .

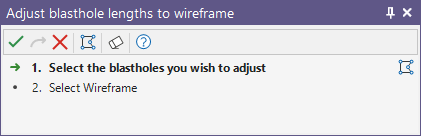

1. Выберите скважины, которые вы намерены обрезать и Подтвердите выбор (правая кнопка мыши).

Также вы можете оцифровать необходимые объекты с помощью кнопки на панели инструментов Помощника выбора. Окно помощника выбора закроется, предоставив доступ к инструментам создания объекта.



Вы не сможете загрузить каркас или отредактировать другие объекты, пока будете работать в режиме Обрезать.

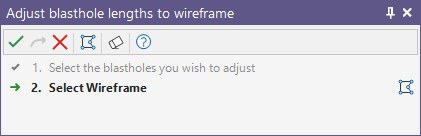

2. Выберите соответствующий каркас и Подтвердите выбор (правая кнопка мыши).

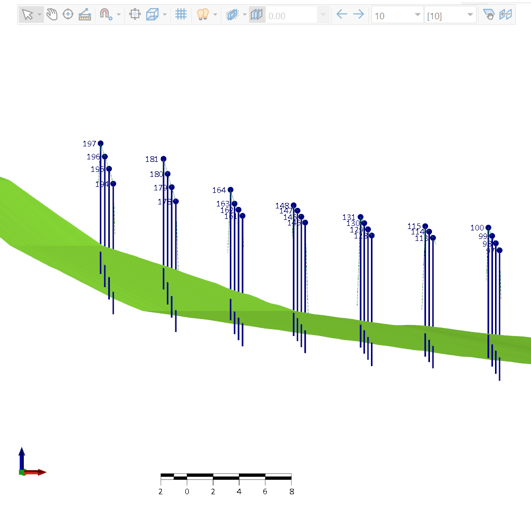

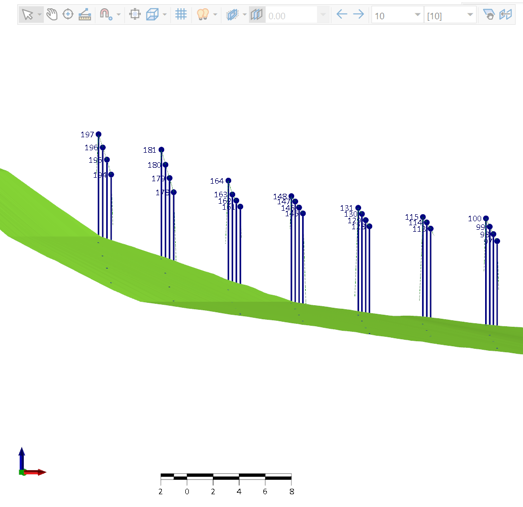

3. Выбранные буровзрывные скважины будут обрезаны по опорному каркасу:

Обрезка работает следующим образом:

1. Если скважина пересекает каркас, она будет обрезана каркасом.
2. Если скважина не пересекает каркас:

Перейдите в режим обзора План и проверьте, попадает ли устье или конец скважины в пределы каркаса.

1. Если устье или конец скважины попадает в пределы каркаса, сохраняйте скважину, но не изменяйте ее длину.
2. Если скважина не попадает в пределы каркаса, удалите ее.
