Копировать/Переместить буровзрывную скважину/ряд

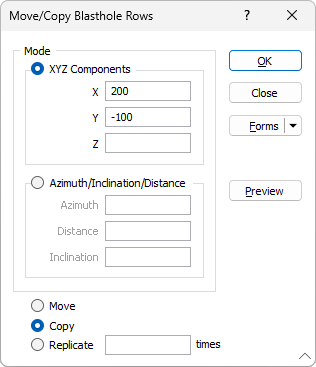

Задайте следующие параметры в форме «Переместить/Копировать ряды буровзрывных скважин»:
Режим
Работая с опцией Компоненты XYZ, вы можете переместить ряд, указав положительные или отрицательные значения, которые переместят ряд в направлениях X, Y и Z.
Выбрав опцию Азимут/Наклон/Растояние, вы можете переместить ряд на указанное расстояние и в направлении, которое определяется с помощью значений Азимут и Наклон.
Переместить, Копировать или Дублировать
Для Перемещения выбранного ряда, Копирования или Дублирования ряда выберите соответствующую опцию. Как вариант, вы можете переместить ряд, передвинув стринг с помощью курсора.
После того как слой проектирования взрывных работ станет активным, вы сможете выбрать и переместить любую скважину/ряд на экране. Вы также можете выбрать несколько скважин/рядов, удерживая клавишу CTRL и щелкая над каждой из них.
При перетаскивании выбранные ряды перемещаются. Если при перетаскивании удерживать нажатой клавишу CTRL, будет создана копия ряда.

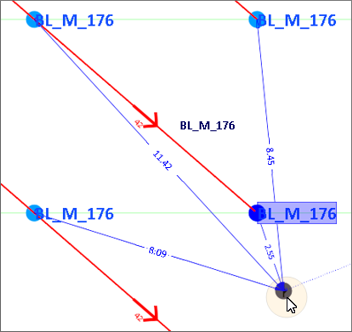

Аннотации к расстояниям
Если вы редактируете местоположение скважины в интерактивном режиме, на экране отображаются аннотации, показывающие расстояние между перемещаемой скважиной и тремя ближайшими к ней скважинами, а также расстояние между перемещаемой скважиной и ее исходным положением.
Вы также можете сдвинуть выбранные буровзрывные скважины/ряды на указанное приращение и множитель:
Работая в Визексе, вы можете использовать стрелки на клавиатуре, чтобы перемещать выбранные стринги на плоскости экрана на заданное расстояние (шаг перемещения), либо на величину заданного шага перемещения и множителя шага перемещения.
Стрелки Вверх и Вниз перемещают выбранный стринг в положительном или отрицательном направлении вдоль оси Y. Стрелки Вправо и Влево перемещают выбранный стринг в положительном или отрицательном направлении вдоль оси X.
Клавиши CTRL или ALT могут использоваться в комбинации с клавишами стрелок, чтобы изменить шаг перемещения следующим образом:
- CTRL - стринг перемещается на шаг / множитель шага перемещения.
- SHIFT - стринг перемещается на шаг * множитель шага перемещения.
Шаг перемещения и значения множителя задаются в опциях Визекса.
Нажмите на вкладку Проект, чтобы открыть фоновое меню, и выберите Опции | Визекс (для проекта) > Редактор стрингов. Множитель шага перемещения по умолчанию равен 1,0. Множитель шага перемещения по умолчанию равен 10.
Предварительный просмотр
Вы можете нажать кнопку Предварительный просмотр, чтобы предварительно просмотреть изменения, которые будут внесены в результате введенных вами данных копирования/перемещения.
ОК
Определив все необходимые параметры, нажмите на кнопку OK, чтобы их применить.
