Откорректировать по высоте

Во вкладке Горные работы | Проектирование БВР, в группе Изменить: выберите Исправить | Откорректировать по высоте, чтобы продолжить или обрезать длину выбранных скважин БВР до указанной высотной точки или установленной глубины.

Примечание: если значение падения положительное хотя бы для одной выбранной скважины, то такие скважины нельзя продолжить до отметки ниже существующей отметки забоя.

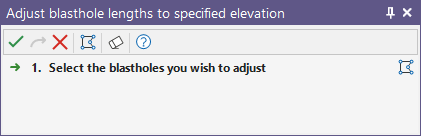

Если вы не выбрали скважины БВР, на экране появится окно Ассистент выбора , в котором вам будет предложено это сделать:

Также вы можете оцифровать необходимые объекты с помощью кнопки на панели инструментов Помощника выбора. Окно помощника выбора закроется, предоставив доступ к инструментам создания объекта.

Операция

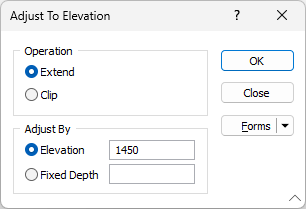

В диалоговом окне Откорректировать по высоте выберите, следует ли продолжить скважины и сохранить относительную длину каждой скважины, либо обрезать скважины, чтобы они не выходили за заданную целевую высоту или фиксированную глубину.

Корректировать по

Вы можете ввести целевую высоту для забоев выбранных скважин или задать положительное фиксированное значение глубины, которое либо будет добавлено к глубине каждой выбранной скважины (в случае удлинения), либо использовано для регулировки глубины каждой скважины (в случае обрезки).

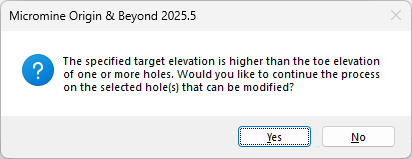

Ввод значения высоты или значения фиксированной глубины, превышающего высотную отметку забоя одной или нескольких скважин не допускается, в этом случае на экране появится предупреждение.

Если вы нажмете на Да, чтобы продолжить, будут удлинены только те скважины, чья целевая высота выше заданной целевой высоты или глубины.
