Отчет о свойствах каркаса

На вкладке Каркас в группе Отчет: Щелкните Свойства, чтобы экспортировать свойства и атрибуты каркасов выбранного типа, для указанного каркаса или для указанного набора каркасов, и записать их в файл отчета.

When you click to open the Wireframe Manager on вкладке Каркас, в группе Управлять, you can also click on a Report button to export properties and attributes for the wireframes of a selected type, or for one or more selected wireframes.

Ввод

To process a single wireframe, select the Single option, select the Type of the wireframe, and then the Name of a wireframe of that type.

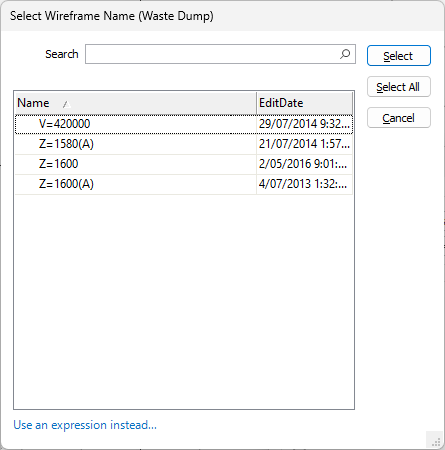

Вы также можете выбрать имя каркаса с помощью кнопки Выбрать из Визекса (или пункта контекстного меню). Эта опция свернет форму и позволит вам интерактивно выбрать каркас в Визексе, чтобы ввести его в соответствующие поля.

To process all wireframes of a type, select the Single option and select the Type of the wireframe. В качестве альтернативы, когда вы щелкаете по значку Список, чтобы выбрать имя, предоставляется опция Выбрать все (см. выше).

To process multiple wireframes, select the Set option. При определении набора каркасов вы можете указать каркасы разных типов, а затем выбрать несколько каркасов того или иного типа путем частичного ввода имени и знаков подстановки (Знаки подстановки) в поле Имя.

Опции отчета

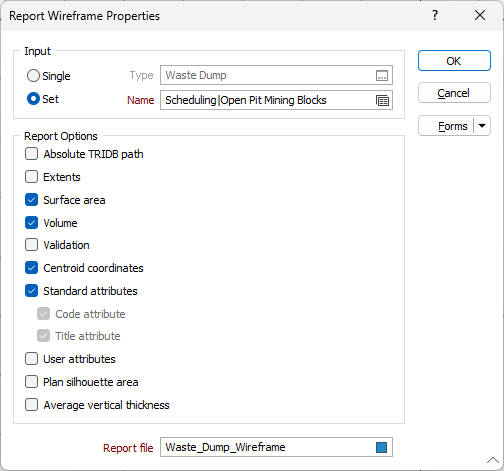

Выберите одну или несколько опций Отчета.

Абсолютный путь TRIDB, Границы, Площадь поверхности, Площадь силуэта в плане, Средняя вертикальная мощность, Объем, Проверка, Координаты центроида, Стандартные атрибуты и Пользовательские атрибуты.

Если выбраны Стандартные атрибуты, поля Код и Заголовок будут отключены. Если вы выберите только Код и/или Заголовок, вы сможете избежать беспорядка в дополнительных метаданных.

Файл отчета

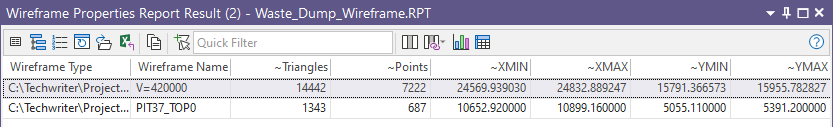

Дважды щелкните левой кнопкой мыши (или используйте кнопку поиска), чтобы выбрать имя создаваемого Файла отчета. При нажатии на кнопку OK отчет откроется в окне просмотра отчетов.

Чтобы избежать конфликта имен при записи атрибутов пользователя в Файл отчета, в начало поля Имя и Тип добавляется слово "Каркас" ("Wireframe"). К другим предварительно заданным полям добавляется приставка тильда "~".

Формы

Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.

ОК

Нажмите на кнопку ОК и создайте отчет на основании каркасов и опций, которые вы выбрали.
