Штриховка

Узоры штриховки 2D Срез и Силуэт можно сохранить как параметры каркаса. При отображении каркаса выберите Штриховка по умолчанию, чтобы использовать эти сохраненные штриховки. Они могут быть удобны для работы, если вы выводите в просмотр набор каркасов.

Штриховка по умолчанию (силуэт и разрез) для любого каркаса - это штриховка НЕЗАПОЛНЕННАЯ, ее граница будет сплошной и иметь толщину 0,20 мм, использоваться будет цвет каркаса. Эта штриховка по умолчанию обозначена патчем NULL либо на панели свойств (выберите каркас в Визексе), либо в свойствах каркаса (щелкните правой кнопкой мыши по имени каркаса в любой форме):



Если вы хотите вернуть штриховку по умолчанию, откройте диалоговое окно Свойства каркаса, щелкните по вставке и затем нажмите на клавишу DEL (данная опция не поддерживается в панели Просмотр).

Вы можете поменять Штриховку по умолчанию в интерактивном режиме (штриховку, хранящуюся в каркасе) - дважды щелкните по вставке (чтобы вывести в просмотр диалоговое окно Узор заливки) и отредактируйте штриховку. Если цвет переднего и заднего плана настроен на опцию НУЛЕВАЯ (либо цвет переднего плана установлен на опцию НУЛЕВАЯ, а цвет границы настроен на Использовать цвет переднего плана), тогда цвет каркаса будет применяться и для переднего плана, и для границы. В данном случае цвет вставки (в панели Просмотр) будет светло-серым. При этом в диалоговом окне Узор заливки не будет отображаться Образец, а вставка в Свойствах каркаса будет пустой.

В Визексе штриховка по умолчанию соблюдается, если в качестве опции просмотра выбрана Штриховка по умолчанию (из каркаса).

Если вы работаете с Простой штриховкой, вы можете использовать штриховку по умолчанию, настроив узор заливки НОЛЬ (для этого нажмите на клавишу DEL, с наведением фокуса на вставку):

Все настройки линий (границ) для отображенных штриховок, происходят из значений, определенных в группе Простая штриховка.

Существует несколько способов определить свойства штриховки для каркаса:

  1. Используйте функцию Каркас | Управлять | Изменить штриховку.
  2. Выведите каркас в просмотр Визекса. После этого выберите его и откройте панель Свойства:

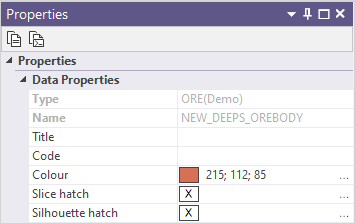

    Если штриховка не задана (левый рисунок), к ней применяется опция НЕЗАПОЛНЕННАЯ, граница будет сплошной с толщиной 0,20 мм, использоваться будет цвет каркаса. Эта настройка по умолчанию обозначается для штриховки как НУЛЕВАЯ вставка в панели Свойства (выберите каркас в Визексе) или в Свойствах каркаса (щелкните по Имени каркаса в любой форме):

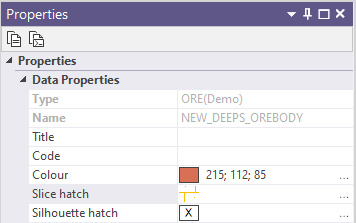

    Если штриховка уже определена, она будет отображаться в параметрах (правый рисунок): Вы можете нажать на кнопку Многоточие (или дважды щелкнуть по узору), чтобы отредактировать настройки.

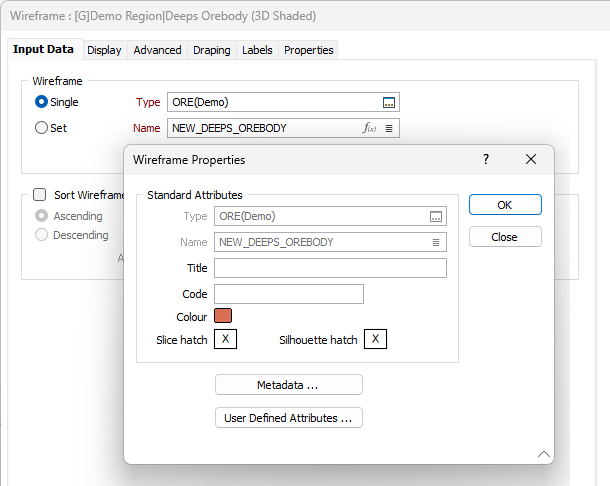

  1. Диалоговое окно Свойства каркаса. Наиболее удобным способом открыть это окно будет щелкнуть правой кнопкой мыши по имени каркаса в любом диалоговом окне:

    2. Дважды щелкните по "вставке" Среза или Силуэта, чтобы отредактировать узор штриховки. Помните о том, что если вы хотите вернуться к НУЛЕВОМУ значению штриховки, нужно щелкнуть по "вставке" и нажать на клавишу DEL.

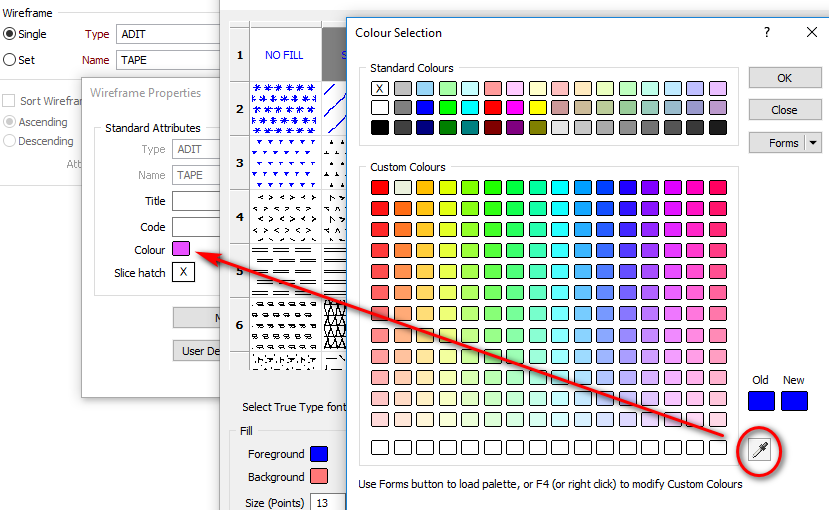

Если вы хотите, чтобы цвет объекта совпадал с цветом каркаса, поместите пипетку над цветовой вставкой в диалоговом окне Свойства каркаса (скорее всего, вам сначала понадобиться перейти к диалоговому окну Свойства штриховки, чтобы сделать цветовую вставку видимой). Используйте этот же метод при редактировании штриховки в панели Свойства.
