Свойства каркаса

On вкладке Каркас, в группе Управлять: Select Manage Wireframes | Properties to redefine the properties (metadata) associated with a wireframe. Форма Свойства также используется для сохранения атрибутов каркаса, которые были получены из профиля, либо созданы или изменены в Визексе.

  1. В диалоговом окне Свойства каркаса выберите Тип и Имя каркаса, который нужно просмотреть.

    You can also use the Pick from Vizex button (or select the context menu option where available) to collapse the form and interactively select the required Wireframe to insert and return to the form.

  2. В просмотр выводятся стандартные атрибуты, включая параметры по умолчанию для цвета и штриховки.

    3. Узоры штриховки 2D Срез и Силуэт можно сохранить как параметры каркаса. При отображении каркаса выберите Штриховка по умолчанию, чтобы использовать эти сохраненные штриховки. Они могут быть удобны для работы, если вы выводите в просмотр набор каркасов.

    The default hatch (silhouette and slice) for any wireframe is NO FILL, with a solid, 0.35mm thick border using the wireframe colour. Эти значения штриховки по умолчанию обозначаются как НУЛЕВАЯ вставка в панели Свойства (выберите каркас в Визексе) или в Свойствах каркаса (щелкните по Имени каркаса в любом диалоговом окне).

  3. Нажмите на опцию Атрибуты, заданные пользователем, чтобы открыть диалоговое окно Атрибуты, заданные пользователем.

Отобразить свойства просмотра для слоя каркаса

  1. Выберите каркас в панели Визекса Просмотр слоев.

    2. Если вы работаете с набором каркасов, откройте список каркасов, содержащихся в наборе.

  1. Щелкнув правой кнопкой мыши по имени каркаса/набора каркасов, откройте контекстное меню и выберите опцию Свойства.
  2. В окне Свойства вы можете:
  • Изменять параметры вводных данных
  • Изменять параметры Режима просмотра (Просмотр) - стиль отображения, цветовую кодировку, прозрачность, штриховку и метки
  • Опускать изображение на объект, с которым вы работаете

Просмотреть свойства каркаса

  1. Выберите каркас в просмотре Визекса.
  2. Если для работы с каркасами в качестве одной из опций Визекса выбрана опция Активировать всплывающие данные, при наведении курсора на каркас на экране автоматически появится полупрозрачное окно свойств.

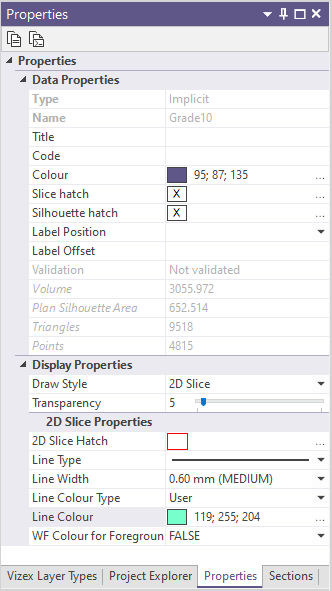

  3. Кроме этого, для того чтобы открыть плавающее окно Свойства, вы можете выбрать опцию меню Окно | Окно свойств или нажать на кнопку Окно свойств в Главной панели инструментов.

Отображаются свойства объекта каркаса, такие как его имя, тип, объем, площадь поверхности (сумма треугольников) и площадь силуэта (плоская область в пределах границы, для текущего вида). Во время редактирования при выделении одного треугольника (или если в каркасе только один треугольник) отображаются координаты X, Y, Z при наведении мыши, а также истинное направление наклона и наклона треугольника.


Если выбрано несколько каркасов, в просмотр выводится общий объем. Обратите внимание на то, что суммарный объем будет выводиться только если все выбранные каркасы имеют объем.


Сохранить и Сохранить как

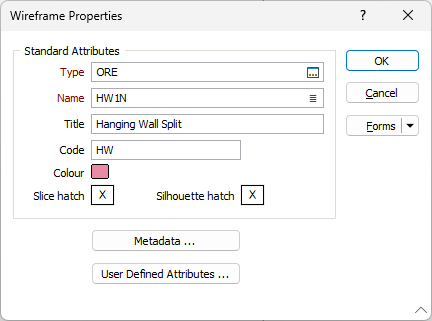

Если вы создаёте или редактируете триангуляцию, выберите опцию Сохранить или Сохранить как в меню по правой кнопке мыши для того, чтобы на экране появилось диалоговое окно Свойства каркаса.

Нажмите на Сохранить и сохраните новый каркас или перепишите уже существующий. If you have modified an existing wireframe but do not want to overwrite it, select the Save As option.

Режим просмотра

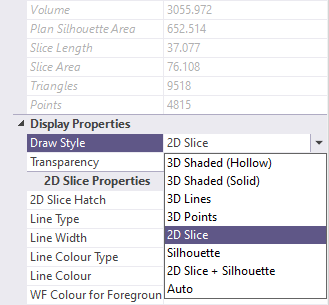

Если вы загружаете слой каркасов в Визексе, вы можете задать режим просмотра каркаса из выпадающего меню в окне Свойства. Таким образом вы, например, можете быстрее переходить от режима 3D Заполненный к режиму 2D Cрез в момент просмотра данных.
