Объемы

Во вкладке Каркас, в группе Отчет, нажмите на опцию Объемы, чтобы рассчитать и вывести в отчет объем одного или нескольких каркасов. Если каркасы имеют Атрибут плотности, вы можете использовать эту функцию для расчета тоннажа каждого каркаса.

При расчете тоннажа эта функция будет использовать значение Плотности, которое хранится в качестве атрибута в каждом каркасе. Если такого значения нет, функция попытается использовать значение, которое вы ввели в качестве Плотности по умолчанию. Если же вы не ввели данные в это поле, функция применит значение 1,0.

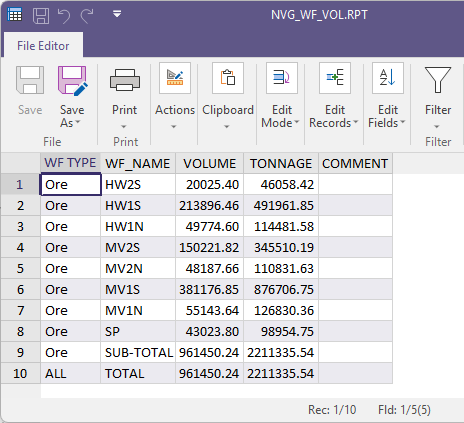

С помощью данного диалогового окна создается файл отчета. Ниже представлен фрагмент файла отчета, сгенерированного этой функцией:

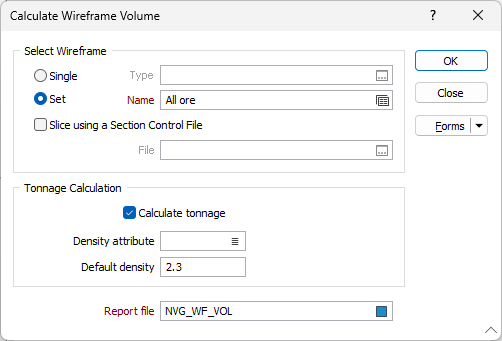

Выбрать каркас

To process a single wireframe, select the Single option, select the Type of the wireframe, and then the Name of a wireframe of that type.

Для обработки нескольких каркасов можно использовать выражения, подстановочные знаки и частичные имена в поле Имя, чтобы выбрать несколько каркасов в качестве специального набора каркасов. В меню по правой кнопке вы можете применить опцию Предварительный просмотр, чтобы проверить выражение перед его использованием для создания обновленного списка каркасов. Кроме того, вы можете нажать на значок Выражение и использовать его для Редактор выражений создания, изменения и проверки выражения. Если в поле Имя введено имя или подстановочный знак и выбрана кнопка Выражение, то при открытии в редакторе имя/подстановочный знак автоматически преобразуется в допустимое выражение.

Вы также можете выбрать имя каркаса с помощью кнопки Выбрать из Визекса (или пункта контекстного меню). Эта опция свернет форму и позволит вам интерактивно выбрать каркас в Визексе, чтобы ввести его в соответствующие поля.

To process the wireframes in a predefined wireframe set, select the Set option.

Рекомендуется проверять каркасы перед их использованием в любом процессе.

При работе с одним каркасом, выберите опцию Разрез, чтобы запустить процесс Нарезать плоскостями для выбранного каркаса.

Выберите контрольный файл разрезов, содержащий разрезы, которые будут применяться для нарезки каркаса. Набор каркасов, который будет получен в результате работы данного процесса, используется для дальнейшего расчета объемов.

Расчет тоннажа

Если вы хотите вычислить тоннаж и объем, активируйте опцию Рассчитать тоннаж, после чего введите имя Атрибута плотности каркаса(ов). Значение, внесенное в поле Плотность по умолчанию, будет использоваться в случае, если поле Атрибут плотности не содержит никакого значения.

Файл отчета

Дважды щелкните левой кнопкой мыши (или воспользуйтесь кнопкой поиска), чтобы выбрать имя файла отчета, который будет создан при запуске этой функции.

Запустить

В заключение, нажмите на кнопку Запустить и выполните расчет.
