Закрыть на точку

Во вкладке Каркас или Визекс | Каркасное моделирование, в группе Построить каркас, нажмите на Закрыть конец на точку (или щелкните правой кнопкой мыши и выберите Закрыть на точку из контекстного меню), чтобы выполнить триангуляцию от выбранного полигона до определенной пользователем точки.

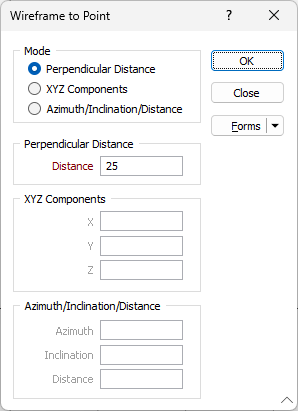

В диалоговом окне Выклинить каркас в точку укажите место, в котором будет располагаться точка.

Режим

Вам доступны три Режима:

Перпендикулярное расстояние

Выбрав опцию Перпендикулярное расстояние, вы можете задать положительное или отрицательное значение, определяющее направление, в котором будет измеряться расстояние. При вводе отрицательного значения точка будет расположена перпендикулярно в направлении, противоположном нормальному направлению стринга. Нормальное направление стринга - это направлении стрелки, появляющейся при выборе точек стринга. При вводе положительного значения точка будет расположена перпендикулярно в том же направлении, что и стринг.

Компоненты XYZ

Выбрав опцию Компоненты XYZ, вы можете закрыть каркас на точку, указав положительные или отрицательные значения координат X, Y и Z.

Азимут, Наклон и Расстояние

Выбрав опцию Азимут, Наклон и Расстояние, вы можете замкнуть каркас на точку, указав расстояние и направление.

ОК

В заключение, нажмите на кнопку OK, чтобы замкнуть каркас на заданную точку.

Смотрите также: Закрыть конец и Закрыть незамкнутые срезы
