Обновить

Во вкладке Каркас или Визекс | Каркасное моделирование, в группе Построить каркас, нажмите на Обновить и обновите каркас, чтобы привести его в соответствие с одним или несколькими обновленными стрингами построения.

Можно выбрать один из двух режимов: Заменить (по умолчанию) и Сгущение:

Заменить

Эта опция обновит каркас, используя выбранные вами замещающие стринги:

1. В случае если каркасы не выбраны, на экране появится командное окно с просьбой их выбрать. Выберите каркасы и нажмите на кнопку Подтвердить выбор (Далее) или щелкните правой кнопкой мыши. Обратите внимание на то, что вы не можете загрузить каркас или отредактировать другие объекты, если данный процесс активен.

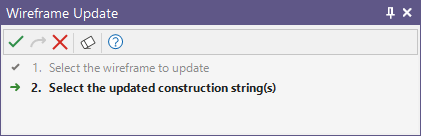

2. Выберите замещающие стринги построения, которые будут использоваться для обновления каркасов:

Сгущение

Опция Сгущение удалит треугольники, лежащие под стрингом (стрингами) построения, который вы выбрали, а затем триангулирует область разрыва, используя дополнительные стринги.

Таким образом, удаляется одна "полоса" треугольников, а не две, чтобы добавить данные для сгущения области, лежащей между двух исходных областей.

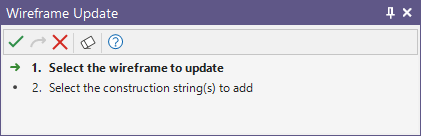

1. В случае если каркасы не выбраны, на экране появится командное окно с просьбой их выбрать. Выберите каркасы и нажмите на кнопку Подтвердить выбор (Далее) или щелкните правой кнопкой мыши. Обратите внимание на то, что вы не можете загрузить каркас или редактировать другие объекты, если данный процесс активен.

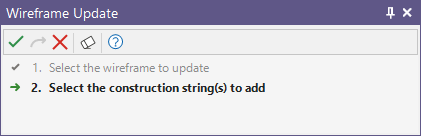

2. Выберите дополнительные стринги построения, которые будут использоваться для обновления каркаса:

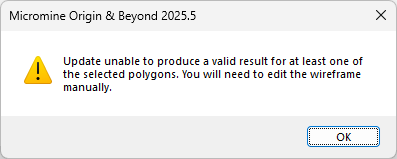

Если процесс обновления не может дать действительный результат, вам будет предложено отредактировать каркас вручную перед повторным запуском обновления:
