Выбор треугольников

Треугольники можно выбрать только во вкладке Визекс | Каркасное моделирование, если просмотр настроен на режим каркасного моделирования, а слой каркасов является активным.

Выбрать, переместив мышью

Если вы переместите прямоугольную рамку выборки слева направо на часть каркаса, будут выбраны только те треугольники, которые полностью попадают в прямоугольник.

Если вы переместите прямоугольную рамку выборки справа налево на часть каркаса, будут выбраны все треугольники, которые попадают в прямоугольник или пересекают его.

Кроме этого, вы можете использовать опции для выбора треугольников в вкладке Визекс | Каркасное моделирование, в группе Выбор треугольников.

Выбрать треугольники линией

Используйте эту опцию, чтобы начертить и протянуть линию. Будут выбраны все треугольники, которые пересекаются линией. Для того чтобы выбрать несколько объектов, воспользуйтесь клавишей CTRL.

Вы можете изменить режим выделения при помощи клавиши SHIFT, чтобы выделять только те треугольники, которые видимы/находятся впереди, вместо того, чтобы выделять все пересекающиеся треугольники (и в передней части дисплея, и в фоне). Например, если вы хотите выбрать треугольники Кровли штольни без выделения треугольников Подошвы.

Режим SHIFT также работает по одному щелчку мыши (используйте его вместо того, чтобы перемещать мышку и определять линию), вы можете выбрать передние треугольники, и в этом случае вам не придется работать со всеми пересекающимися треугольниками.

Выбрать треугольники по виду в просмотре

Используйте этот параметр, чтобы выбрать все треугольники, у которых нормали грани находятся в пределах указанного углового допуска к обратному направлению просмотра.

В следующем примере угловой допуск составляет 90 ° (по умолчанию).

Выбрать треугольники по исходному стрингу

Эта опция доступна только в том случае, если активный слой представляет собой каркас.

Для набора выбранных стрингов эта команда выберет все треугольники, все вершины которых лежат на выбранном стринге или стрингах. Это позволяет выбрать все треугольники в соединении или замкнутом крае, выделив стринги, которые были использованы для их создания.

Выбрать соединенные треугольники

Используйте параметры в этом меню, чтобы расширить выбор и включить треугольники, связанные с текущей выборкой.

Все

Расширьте выбор объектов и включите в него все треугольники, которые связаны с выборкой.

По соседним

Расширьте выбор, включив в него все треугольники, связанные с текущей выборкой, в пределах указанного углового допуска (см. ниже).

По первому

Расширьте выборку, включив в нее все треугольники, связанные с текущей выборкой в пределах указанного углового допуска (см. ниже), и выполните несколько раз (итерационно), чтобы увеличить выборку. Это позволяет, например, изолировать кровлю и подошву подземной выработки, или выбрать висячую стенку жилы.

Угловой допуск

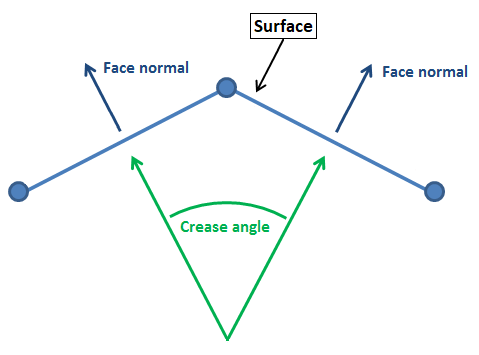

Выборка с использованием опций По соседним и По первому завит от заданного углового допуска, который представляет собой максимальную разность углов между нормалями двух соединенных треугольников.

Чтобы понять, как работает допуск, вероятно, проще всего представить треугольник с точки зрения падения его грани или с позиции нормали к грани:

Давайте рассмотрим падение грани (как это определяется в окне Свойства при выборе треугольника):

По соседним
Значение (грани) падения всех соседних треугольников сравнивается со значением падения их соседей по треугольнику. Если они находятся в пределах допуска, то эти соседние треугольники выбираются. Процесс продолжается во всех направлениях, пока не встретятся "соседи" треугольников, соответствующие критериям допуска.

По первому
Значение (грани) падения всех соседних треугольников сравнивается со значением падения первоначально выбранного треугольника. Если они находятся в пределах допуска, то выбирается каждый треугольник. Процесс продолжается во всех направлениях, пока не встретятся "соседи" треугольников, соответствующие критериям допуска.
Если выбрано несколько треугольников, при проверке соответствия критериям допуска, в начале процесса По первому будут учитываться все треугольники, выбранные во время вызова процесса.
Это означает, что если вы повторите процесс выбора По первому, вероятно, что количество выбранных треугольников будет с каждым разом увеличиваться. Однако, если вы повторите процесс По соседним, выбор треугольника не изменится.

Обратите внимание, что с помощью любого инструмента выборки вы можете начать процесс с выбранными несколькими (не соседними) треугольниками.

Сохранить выбор

Нажмите на эту опцию, чтобы сохранить выбранные треугольники как новый каркас.

Инвертировать выборку

Нажмите на эту опцию, чтобы инвертировать текущую выборку

Очистить выборку

Нажмите на эту опцию, чтобы очистить текущую выборку

Удалить выбранное

Нажмите на эту опцию, чтобы удалить выбранные треугольники.
