Новая связующая линия

  1. Во вкладке Каркас или Визекс | Каркасное моделирование, в группе Построить каркас, нажмите на Новая связующая линия, чтобы создать новую связующую линию.

    2. Связующие линии создаются и сохраняются в Файл стрингов, который загружается в отдельном слое просмотра.

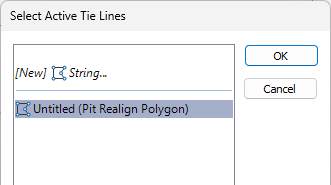

    Вы можете Выбрать активные связующие линии в любой момент, используя меню рядом с кнопкой Новая связующая линия:

    Активный слой соединительных линий (если он есть) отображается в раскрывающемся списке выбора:

  1. Если они еще не выбраны, на экране появится предложение выбрать слой Стринги в качестве активного слоя связующих линий.

    2. При нажатии на кнопку Связующая линия, активируется режим Привязать к точке и связующие линии приобретают заданный для них цвет.

  1. При передвижении курсора мыши привязка связующей линии производится к ближайшей точке. Щелкните мышкой, чтобы обозначить точку начала линии.
  2. Передвиньте курсор, чтобы привязать конечную точку.

После того как связующая линия будет создана, ее можно редактировать как обычный стринг.

Для получения более подробной информации перейдите в тему Использование связующих линий для корректной триангуляции
