Вывод

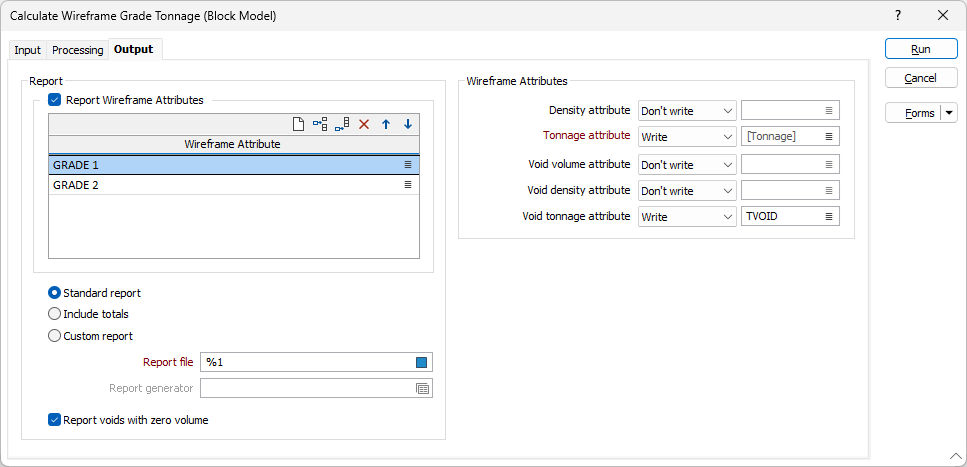

Во вкладке Вывод, в форме Оценить тоннаж и содержания каркаса, выберите тип отчета (стандартный или настраиваемый), который будет создан функцией, и укажите, какие параметры будут применяться:

Density, Volume and Tonnage attributes for unclassified (void) material will be written to the wireframes
Дополнительные атрибуты каркаса будут включены в отчет.

Атрибуты каркасов отчета

Выберите эту опцию, чтобы включить дополнительные атрибуты каркасов в Файл отчета.

Используйте кнопки на локальной панели инструментов для Управлять строками в списке.

Отчет

Выберите опцию Стандартный отчет, чтобы создать простой отчет, который будет содержать:

Количество каждого материала, пересекающего каждый каркас
Неклассифицированный или пустой материал будет включаться в отчет, если он будет обнаружен во время проверки.

Файл отчета

Введите (или дважды щелкните мышкой по полю Выбрать, чтобы выбрать) имя файла отчета. Поля Файла отчета содержат:

Тип и имя (имена) каркаса(ов).
Объем, тоннаж и плотность по каждому каркасу.
Среднее содержание по каждому полю содержания в каждом каркасе.
Общее содержание металла (M_) по каждому полю содержания в каждом каркасе.
Дополнительные атрибуты каркаса (если указаны, см. ниже)
Ключевые поля, используемые для группировки данных (если они указаны во вкладке Поля содержаний (или Переработка).

С подведением итогов

Если вы используете эту опцию, будет создан отчет, включающий:

Дополнительные строки, в которых будет отображаться сумма всех материалов в каждом каркасе.
Строка ВСЕГО (после отдельных запасов в каркасах), в которой будет отображаться сумма всех запасов.

Настраиваемый отчет

Выберите опцию Настраиваемый отчет и дважды щелкните мышкой или нажмите на значок набора форм, чтобы использовать набор форм Генератора отчетов и создать отчет.

Генератор отчетов

Если вы применяете Генератор отчетов для создания отчета, поля во вводном файле можно переформатировать и изменить последовательность перед записью в отчет. Используя сложные выражения, можно создать или получить новые поля и добавить их в отчет. Данные отчета можно отфильтровать, на основе указанных вами критериев, и агрегировать различными способами.

Если в этом столбце не указан набор форм, то отчет создается на основе вводных данных и опций, которые вы указали.

Отчет по вмещающим породам с нулевым объемом

Выберите эту опцию, если вы хотите создать отчет по вмещающим породам с нулевым объемом. По умолчанию этот параметр не выбран, в этом случает отчет не содержит данные по вмещающим породам с нулевым объем.

Атрибуты каркаса

Атрибут плотности

Выберите вариант вывода (Не записывать, Записывать, Перезаписать) для атрибута Плотность.

Если вы выбрали записать или перезаписать, нажмите на значок списка, чтобы выбрать имя атрибута для записи или перезаписи. Existing values will not be overwritten unless the Overwrite option is selected.

Tonnage attribute

Choose a (Don't Write, Write, Overwrite) output option for the Tonnage attribute.

If you have chosen to write or overwrite, click on the List icon to select the name of the attribute to write or overwrite. До тех пор пока вы не активируете эту опцию, имеющиеся значения перезаписываться не будут.

Атрибут плотности вмещающих пород

Выберите вариант вывода (Не записывать, Записывать, Перезаписать) для Атрибута плотности вмещающих пород.

Если вы выбрали записать или перезаписать, нажмите на значок списка, чтобы выбрать имя атрибута для записи или перезаписи. До тех пор пока вы не активируете эту опцию, имеющиеся значения перезаписываться не будут.

Атрибут объема вмещающих пород

Выберите вариант вывода (Не записывать, Записывать, Перезаписать) для Атрибута объема вмещающих пород.

Void tonnage attribute

Choose a (Don't Write, Write, Overwrite) output option for the Void tonnage attribute.

Кроме этого, вы можете записать дополнительные поля из файла Блочной модели в Файл вывода, если вы выберете группировку блоков с ключевыми полями на вкладке Переработка . Такая же группировка будет применяться к данным, записанным в Файл отчета.
