Вывод

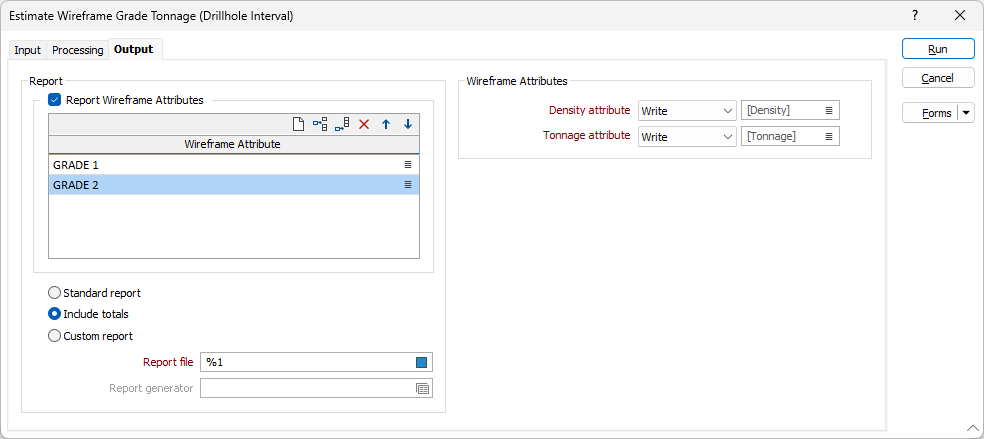

Во вкладке Вывод, в форме Оценить тоннаж и содержания каркаса, выберите тип отчета (стандартный или настраиваемый), который будет создан функцией, и укажите, какие параметры будут применяться:

• Атрибуты плотности будут записываться в каркасы.
• Tonnage attributes will be written to the wireframes
• Дополнительные атрибуты каркаса будут включены в отчет.

Атрибуты каркасов отчета

Выберите эту опцию, чтобы включить дополнительные атрибуты каркасов в Файл отчета.

Используйте кнопки на локальной панели инструментов для Управлять строками в списке.

Отчет

Выберите опцию Стандартный отчет, чтобы создать простой отчет, который будет содержать:

• Количество каждого материала, пересекающего каждый каркас

Файл отчета

Введите (или дважды щелкните мышкой по полю Выбрать, чтобы выбрать) имя файла отчета. Поля Файла отчета содержат:

• Тип и имя (имена) каркаса(ов).
• Объем, тоннаж и плотность по каждому каркасу.
• Среднее содержание по каждому полю содержания в каждом каркасе.
• Общее содержание металла (M_) по каждому полю содержания в каждом каркасе.
• Дополнительные атрибуты каркаса (если указаны, см. ниже)

С подведением итогов

Если вы используете эту опцию, будет создан отчет, включающий:

• Дополнительные строки, в которых будет отображаться сумма всех материалов в каждом каркасе.
• Строка ВСЕГО (после отдельных запасов в каркасах), в которой будет отображаться сумма всех запасов.

Настраиваемый отчет

Выберите опцию Настраиваемый отчет и дважды щелкните мышкой или нажмите на значок набора форм, чтобы использовать набор форм Генератора отчетов и создать отчет.

Генератор отчетов

Если вы применяете Генератор отчетов для создания отчета, поля во вводном файле можно переформатировать и изменить последовательность перед записью в отчет. Используя сложные выражения, можно создать или получить новые поля и добавить их в отчет. Данные отчета можно отфильтровать, на основе указанных вами критериев, и агрегировать различными способами.

Если в этом столбце не указан набор форм, то отчет создается на основе вводных данных и опций, которые вы указали.

Атрибуты каркаса

Атрибут плотности

Выберите вариант вывода (Не записывать, Записывать, Перезаписать) для атрибута Плотность.

Если вы выбрали записать или перезаписать, нажмите на значок списка, чтобы выбрать имя атрибута для записи или перезаписи. Existing values will not be overwritten unless the Overwrite option is selected.

Tonnage attribute

Choose a (Don't Write, Write, Overwrite) output option for the Tonnage attribute.

If you have chosen to write or overwrite, click on the List icon to select the name of the attribute to write or overwrite. До тех пор пока вы не активируете эту опцию, имеющиеся значения перезаписываться не будут.
