Поля содержаний

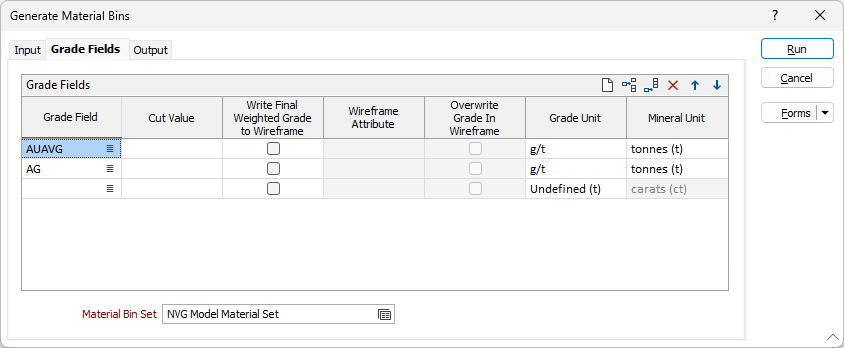

Вкладка Поля содержаний в диалоговом окне Создать бины материала позволяет выбирать поля элементов из модели. Вы можете указать, как содержания будут записываться в каркасы, и определить набор материалов.
Поле содержаний
Дважды щелкните мышкой (или используйте кнопку поиска), чтобы выбрать поле из блочной модели, которое будет использоваться при оценке содержания для материала.
Значение урагана
Введите Значение урагана. Если значение в Поле урагана выше, чем Значение урагана, программа будет применять Значение урагана.
Записать окончательное взвешенное содержание в каркас
Области каркаса, которые не пересекают блочную модель, расцениваются как неклассифицированный материал. Если эта опция активирована, рассчитанное взвешенное содержание, записанное обратно в каркас, включает объем неклассифицированного материала (если он определен) в вычисление содержания.
Если эта опция отключена, взвешенное содержание, записанное обратно в каркас, исключает любой неклассифицированный материал в расчете содержания.
Атрибут каркаса
Введите имя нового атрибута каркаса или выберите из существующего атрибута, в который будет записано взвешенное итоговое значение.
Перезаписать содержание в каркасе
Если функция Записать окончательное взвешенное содержание в каркас активирована, выберите эту опцию, чтобы перезаписать любое значение, уже хранящееся в указанном Атрибуте каркаса. До тех пор пока вы не активируете эту опцию, имеющиеся значения содержаний перезаписываться не будут.
Единица содержания
Выбрав единицу содержания (Единица содержания), её можно преобразовать в Единицу полезного компонента. Значение полезного компонента равно Полю содержаний, умноженному на объем (м3) или тоннаж (т).
Единица полезного компонента
Выберите Единицу полезного компонента (тонны, унции, граммы, караты, фунты, пеннивейты, килограммы), которая будет использоваться для отчета по результатам вычисления из Единицы содержания.
Набор бинов материала
Опция Набор бинов материала во вкладке Поля содержаний, в диалоговом окне Создать бины материала, предоставляет вам возможность создавать бины материала, с помощью которых в блочной модели будут распознаваться различные типы материала. После того как вы зададите Набор бинов материала, будет создан отчет по количеству и качеству каждого типа материла. Можно задать иерархию родительского и дочернего бинов.
В процессе формирования отчетности вы можете также создать атрибуты каркасов для каждого рассчитанного поля и записать их в вводный каркас или набор каркасов.
Между атрибутами, записанными в каркас, нет динамической связи - определения материала задаются в области Набор бинов материала. Несмотря на то, что вы можете создать и переписать атрибуты Материала каркаса, эти атрибуты не стираются и не исчезают автоматически при внесении изменений в область Набор бинов материала, возможно вам придется удалять их вручную, редактируя свойства каркаса.
