Создать скважину

Во Вкладка Горные работы | Редактировать веер, группа Скважина: Нажмите Создать скважину, чтобы добавить скважину в веер (указав точку поворота и конечную точку с помощью мыши).

До тех пор пока вы не перейдете в режим Редактирование вееров и не выберете веер, скважины отображаться не будут, если только вы не активируете опцию "Всегда показывать скважины", которая находится во вкладке Скважины (Метки скважин ) в диалоговом окне Опции проектирования буровых вееров.

вкладке Горные работы | Веера, в группе Правка нажмите на Редактировать веер, чтобы перейти в режим редактирования:

Если веер не выбран, на экране появится окно Ассистент выбора с предложением выбрать веер, который вы хотите отредактировать.

Ориентация просмотра будет изменена на ортогональную относительно выбранного веера. Если в текущем веере скважины уже существуют, они будут отображены на экране. Во вкладке Горные работы | Веера, в группе Скважины, нажмите на Создать изогнутую скважину:

Определите точку поворота и конечную точку.

Если вы установили ограничение бурового станка в диалоговом окне Опции проектирования буровых вееров:

При проектировании новых скважин вокруг курсора появляется контурная линия бурового станка. Она представляет собой сплошную линию в случае, если станок находится в пределах выработки (что является верным местоположением). Если часть линии попадает за пределы выработки, на экране отображается пунктирная линия.

Вы можете использовать клавиатуру для того, чтобы переместить вращающуюся часть станка при проектировании новых скважин в проекте буровых вееров.

Работая в Визексе, вы можете использовать стрелки на клавиатуре, чтобы перемещать выбранные стринги на плоскости экрана на заданное расстояние (шаг перемещения), либо на величину заданного шага перемещения и множителя шага перемещения.

Стрелки Вверх и Вниз перемещают выбранный стринг в положительном или отрицательном направлении вдоль оси Y. Стрелки Вправо и Влево перемещают выбранный стринг в положительном или отрицательном направлении вдоль оси X.

Клавиша CTRL может использоваться в комбинации с клавишами стрелок, чтобы изменить шаг перемещения следующим образом:

CTRL - данные перемещаются на шаг / множитель шага перемещения.

Данные параметры (шаг перемещения и множитель) задаются в опциях редактора стрингов (Сервис | Опции | Визекс | Редактор стрингов). По умолчанию шаг перемещения равен 1,0. Множитель шага перемещения по умолчанию равен 10.

Например, если шаг перемещения установлен на 1, а множитель шага перемещения установлен на 10, с помощью клавиш направления (стрелок) вы переместите вращающуюся часть станка на 1, а используя клавишу CTRL+клавишу направления, вы переместите ее на 0,1.

Фигуру станка также можно вращать с помощью клавиш направления:

SHIFT + СТРЕЛКА ВЛЕВО/ВПРАВО осуществляют вращение на 5 градусов.
SHIFT + СТРЕЛКА ВВЕРХ/ВНИЗ выпрямляют станок (направляя его вверх или вниз).
SHIFT + CTRL + СТРЕЛКА ВЛЕВО/ВПРАВО осуществляют вращение на 1 градус.

После того как вы выбрали проверенное местоположение точки поворота и нажали на кнопку мыши, фигура станка закрепляется в этом положении. По мере движения мыши вокруг, стрела фигуры станка вращается вокруг точки поворота стрелы, изменяя прорисовку фигуры.

После того как вы отредактируете точку поворота и углы скважины, вам необходимо произвести небольшую проверку фигуры станка, чтобы убедиться в том, что его вращение стрелы/позиция станка является верным.

При работе с веерами фигура станка продолжает вращаться вокруг точки поворота стрелы и отображается сплошной линией, если направление конца скважины является допустимым для фигуры станка.

Если вы отпустите кнопку мыши в неверном положении станка/стрелы с основанием на направлении скважины, инструмент не будет работать. В этом случае вам необходимо выбрать верное направление и нажать на кнопку мыши.

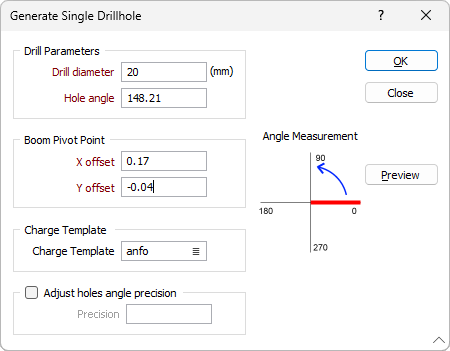

Положение и другие атрибуты скважины можно откорректировать в диалоговом окне Создать отдельную скважину. Нажмите на кнопку Предпросмотр, чтобы проверить скважину.

Параметры	Описание
Параметры бурения	Укажите Диаметр скважины в миллиметрах . Задайте угол скважины. Способ измерения угла скважины может быть задан в качестве части ваших Опций проектирования вееров.
Точка поворота	Откорректируйте местоположение точки поворота. Отображаемые на экране координаты представляют собой смещение от стринга выработки. Точка поворота измеряется от точки пересечения стринга выработки с плоскостью веера ("осевой линией" выработки).
Шаблон заряда	(Необязательно) Выберите шаблон заряда.
Откорректировать скважины	Выберите, следует ли Корректировать точность углов скважин, и введите Точность

Если точка поворота вынесена за пределы выработки, на экране появится сообщение об ошибке и вам будет предложено повторно ввести координаты отступа точки поворота.

В заключение, щелкните по кнопке ОК, чтобы создать одну скважину или закрыть диалоговое окно.
Вы можете использовать мышку для перемещения и вращения скважин, однако мы рекомендуем вам корректировать положение и угол выбранных скважин в окне Свойства.
Если вам необходимо изменить положение и угол нескольких скважин, вы можете использовать инструмент Изменить несколько скважин во вкладке Горные работы | Веера, в группе Скважины. В зависимости от изменений, которые вы хотите произвести, возможно будет проще удалить эти скважины и воспроизвести их с помощью опций Создать, представленных в этой же группе.
